工地三相五线制电路接法

根据JGJ16-2008《民用建筑电气设计规范》，凡是新建、扩建、企事业、商业、居民住宅、智能建筑、基建施工现场及临时线路,一律实行三相五线制供电方式,做到保护零线和工作零线单独敷设.对现有企业应逐步将三相四线制改为三相五线制供电,具体办法应按三相五线制敷设要求的规定实施。
定义：三级配电系统
总配电箱为一级，分配电箱为二级，末级配电箱为三级。
定义：三相电的概念
我们知道线圈在磁场中旋转时，导线切割磁场线会产生感应电动势，它的变化规律可用正弦曲线表示。如果我们取三个线圈，将它们在空间位置上相差点120度角，三个线圈仍旧在磁场中以相同速度旋转，一定会感应出三个频率相同的感应电动势。由于三个线圈在空间位置相差点120度角，故产生的电流亦是三相正弦变化，称为三相正弦交流电。工业用电采用三相电，如三相交流电动机等。相与相之间的电压是线电压，电压 为380V。相与中心线之间称为相电压，电压是220V。
什么是电源中性点？
中性点是指变压器低压侧的三相线圈构成星形联结，联结点称中性点，又因其点为零电位，也称零线端，一般的零线就从此点引出的。中性点接地后，所有该电网覆盖面的设备接地保护线可就近入地设置为地线，一旦出现漏电可通过大地传导回路到变压器中性点，以策安全。
定义：三相五线制

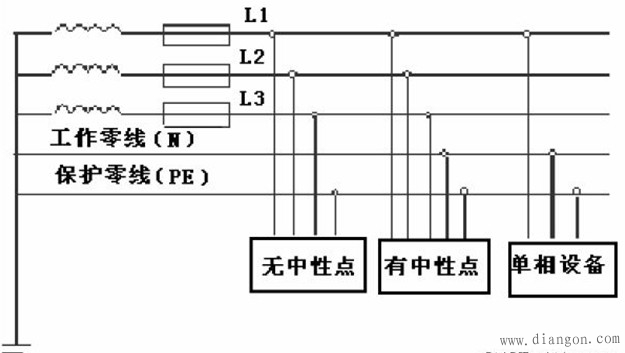

在三相四线制制供电系统中,把零线的两个作用分开,即一根线做工作零线(N),另外用一根线专做保护零线(PE),这样的供电结线方式称为三相五线制供电方式.三相五线制包括三根相线、一根工作零线、一根保护零线.三相五线制的接线方式如下图所示.
为什么不是“五相”“六相”？
你先要明白“相”在电中的含义，相是指相位角，比如常说的三相电，是指相位角在空间互成120°交流电。如果使用移相技术，就比如简单的电容移相，我们一样可以得到四相、五相、N相都可以！但那在电力拖动中没有实际的应用意义，只在电子技术中有时用到。（http://www.gdzrlj.com/版权所有）为什么在电力拖动中大都使用三相（当然有时会用到单相），而不是四相、五相呢？因为发电机的三相绕组在空间120°分布时，交变磁力线均可最大限度的切割它们，成而最以限度的发出电能。而三相用电器呢，除了相反的原理外，三相互成120°的回路又能最大限度的使用电能！
三相五线制供电的原理
在三相四线制供电中由于三相负载不平衡时和低压电网的零线过长且阻抗过大时，零线将有零序电流通过，过长的低压电网，由于环境恶化，导线老化、受潮等因素，导线的漏电电流通过零线形成闭合回路，致使零线也带一定的电位，这对安全运行十分不利。在零干线断线的特殊情况下,断线以后的单相设备和所有保护接零的设备产生危险的电压，这是不允许的。
如采用三相五线制供电方式，用电设备上所连接的工作零线N和保护零线PE是分别敷设的，工作零线上的电位不能传递到用电设备的外壳上，这样就能有效隔离了三相四线制供电方式所造成的危险电压,使用电设备外壳上电位始终处在“地”电位，从而消除了设备产生危险电压的隐患。
从线路的性质上来说，火线（相线）是提供能源的线路，零线是单相电路中，给提供能源的线路一条电流回路（和相线形成电流通道）的线路，地线是作为保护电器设备、防止漏电而发生事故的一条“非正常”电流通道。这三条线，正常工作时，由相线（某一个单位时间内）提供电流，经过用电设备（负载）后由零线回到电源端；正常情况下，地线是没有任何电流通过的。所以从性质上来看，这三条线路中的零线和地线，是不允许“并用”或合用的。

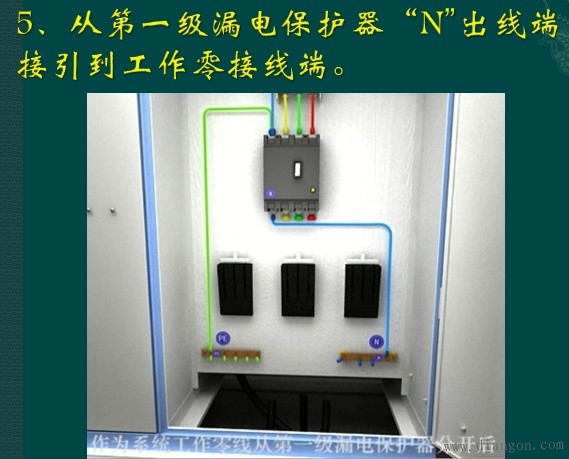

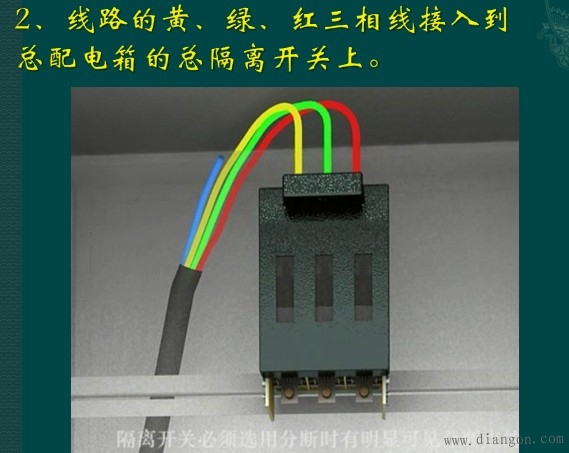

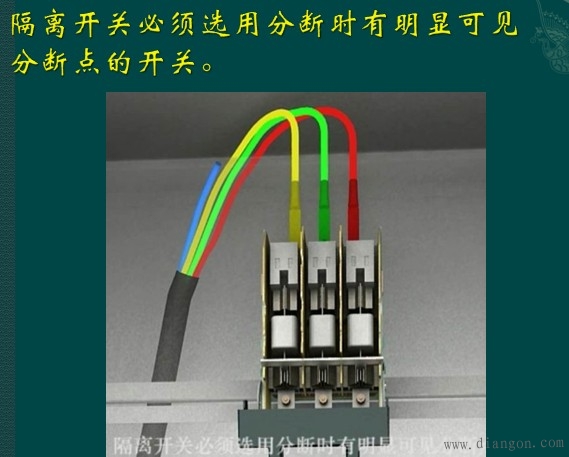

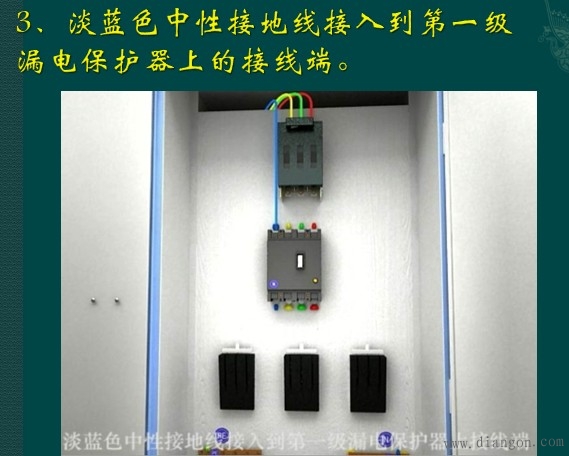

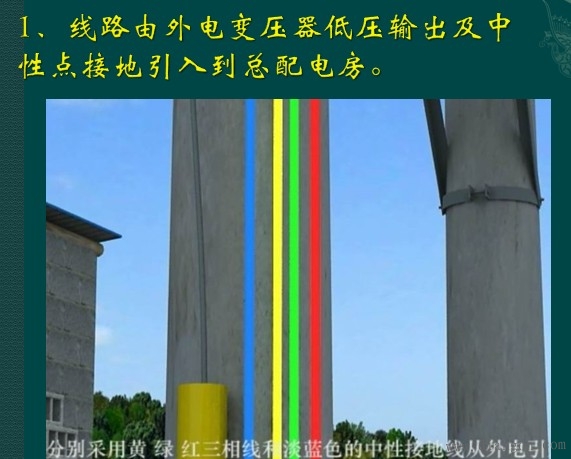

外电变压器低压输出 到总配电房线路接法

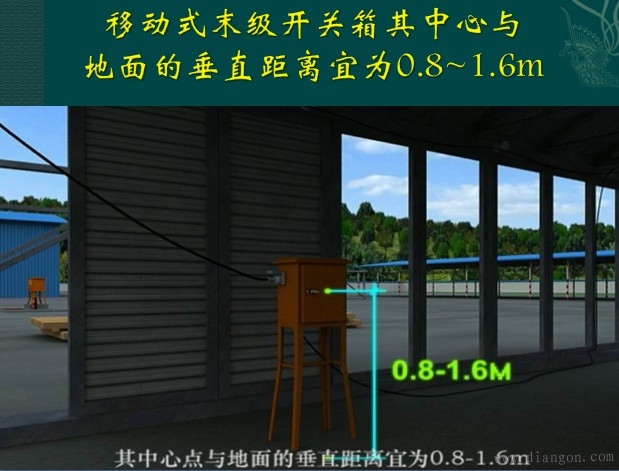

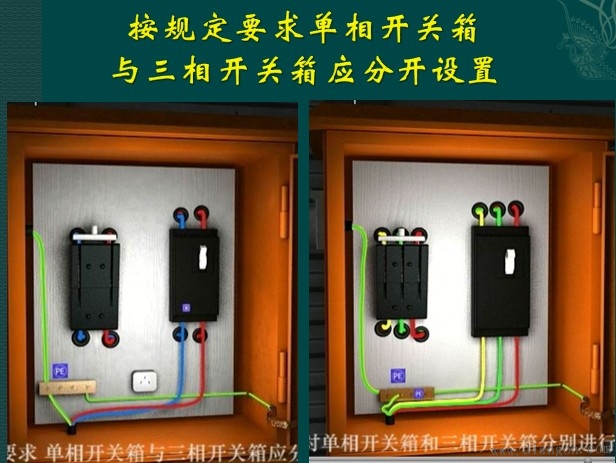

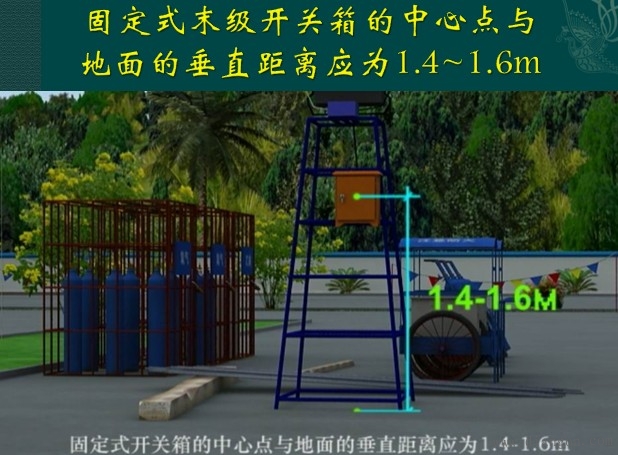

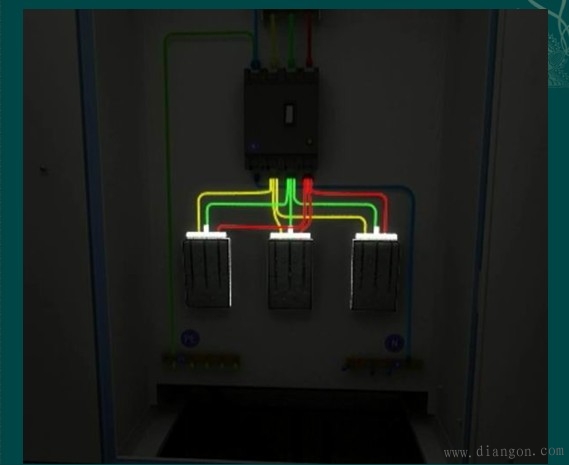

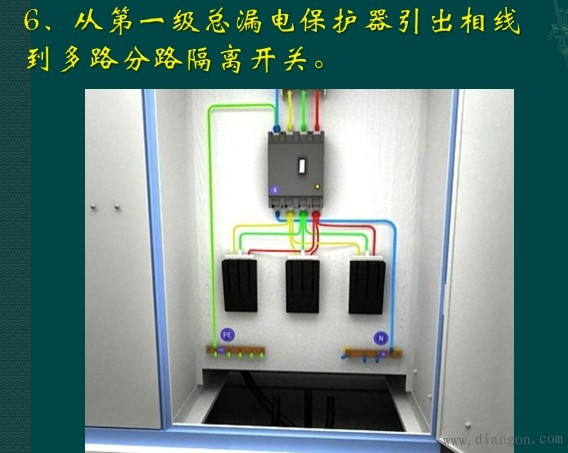

现以三路分路为例，讲述分配电箱到末级开关箱的接法
