PLC接线端子排安装接线图

系统集成工程中，一般输入输出设备不可能都直接与的多个输入输出端子公用一个端，也不可能在一个端子上连接几根甚至十几根导线，所以，必须通过端子排连接。
接线端子排通常是由多片端子并排安装在导轨上组成的。每片接线端子的两个接口是短接的，根据需要可以将各片端子短接在plc通过端子排与外围设备连接一起。

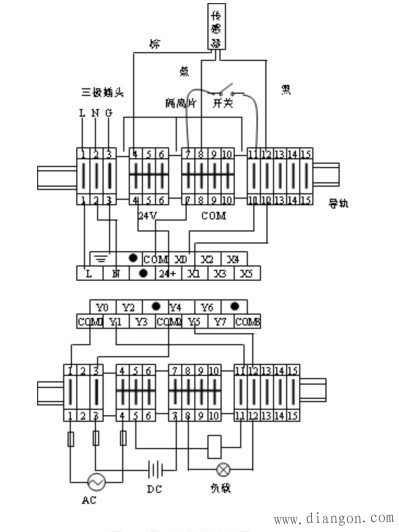

PLC通过端子排与外围设备连接的示意图见图所示。也可以采用编码呼应法标注各端子接线。

备注：为了电气接线的实际需要电工会把接线端子拼接成一组接线端子排,它们在性能上是一样的只是在形态上发生了一丝的变化。
