CAN交换机解决CAN布线难题

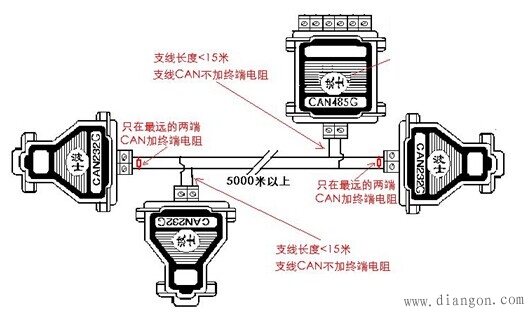

CAN总线可以实现5000米的远程通信（10K波特率时），比RS-485的1200米要远得多。如果多个CAN节点不在一条直线上，需要将CAN总线转弯或者说走Z字形，而且总线不能够布成为星形或者开叉。在实际的CAN布线工程中，经常出现需要开叉、合并等的布线情况，本文就是介绍如何借助于CAN交换机实现更加方便的CAN布线。

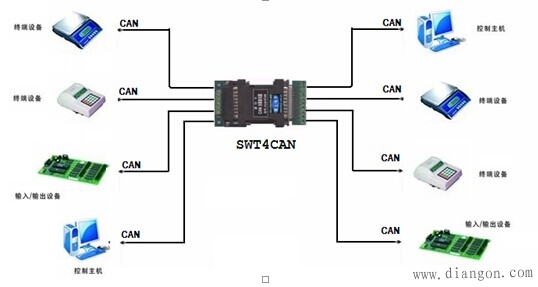

上图中只需要在CAN总线的正中间接一个CAN交换机就可以解决所有支线长度的限制。SWT4CAN的产品是一种4×4口CAN交换机，上位机一侧有4个CAN口，下位机侧也有4个CAN口，上位机与下位机之间是相互隔离的。交换机可以将一个已经连接的CAN网络与另外一个CAN网络进行“多向互联”。

最初的CAN中继器是点对点的连接CAN网络，一旦这个节点出现故障，则整个CAN网络就会崩溃。集线器的出现，比如HUB4CAN，可以将一路CAN扩展出4路CAN，同时具有中继器的作用，虽然解决了下位机侧（集线器的4路CAN侧）的冗余问题，但是由于上位机侧还是只有1路CAN（ 集线器的4路CAN侧），所以一旦上位机侧的CAN总线出现故障还是会导致整个CAN网络的崩溃。4×4口CAN光隔交换机SWT4CAN的出现彻底解决了这样的布线问题，而且跟以前的1×4口CAN光隔集线器HUB4CAN的外形一样大。我们要知道，CAN交换机是可以代替CAN集线器的，当然也是可以代替CAN中继器的！SWT4CAN是将4路CAN转换为4路CAN的光隔交换机，是目前业界唯一的4×4路CAN交换机。

SWT4CAN的每侧的4个CAN 口都可以接入CAN总线，就相当于是可以每一边开4个CAN的叉路。SWT4CAN的各个上位机CAN 口（0、1、2、3 号）功能是完全一样的、可以互换；同理，SWT4CAN的各个下位机CAN 口（4、5、6、7 号）功能是完全一样的、也可以互换。使用SWT4CAN组网后，无需修改软件也无需设置，也不影响其它节点的正常通信！注意每一条CAN支线都需要支线两端接终端电阻，

不仅CAN网络正在经历由集线器向交换机的转型，RS-485也如此。
