小功率三相异步电动机的单相运行

对于１ｋＷ以下的小功率三相异步电动机，不仅可以作三相运行，而且也可以作单相运行。
１. 电动机单相运行时的连接方式

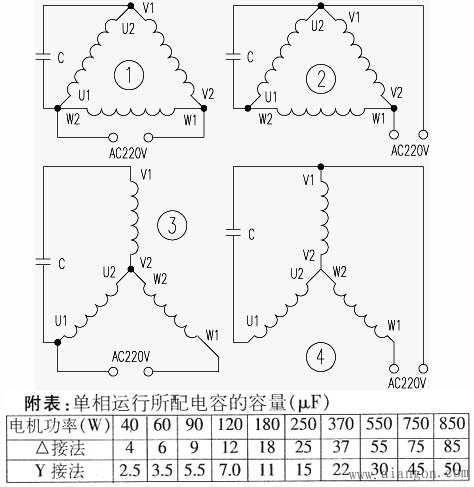

（１）三相绕组的三角形连接 如图１所示。将电容器并接在三相绕组的任意一相两端（图中接在Ｕ相两端），然后２２０Ｖ市电加在电容Ｃ的一端和Ｖ２与Ｗ１的交点处。这样，电机就可旋转，如需改变电机旋转方向，则可按图２所示连接，将市电从电容器的一端调换到另一端即可。
（２）三相绕组的星形连接 将电容器接在任意两个端子上（如图３中接Ｖ１、Ｕ１），２２０Ｖ市电则加在余下的端子Ｗ１和电容Ｃ的任一端上。这样，电机就可旋转。如需改变电机转向，则将市电的一端从Ｕ１换接到Ｖ１端即可（如图４所示）。
２. 电容器的容量选择
小型三相异步电动机作单相运行时，所选电容容量一定要合适，若太小则旋转无力，启动困难；太大则回路电流过大，导致电机过热。一般电容容量值选择如附表所示。 如果不查表，也可以按经验公式获得：当星形连接时，所需电容容量Ｃ（Μｆ）＝Ｐ（Ｗ）／１７，Ｃ的单位是μＦ，Ｐ的单位是Ｗ；当用作三角形连线时，所选电容容量Ｃ（μＦ）＝Ｐ（Ｗ）／１０。
