互感器的励磁特性是指互感器一次侧绕组开路。二次侧励磁电流与所加电压的联系曲线，实践上即是铁芯的磁化曲线。互感器励磁特性试验的首要意图是查看互感器的铁芯质量，经过辨别磁化曲线的饱满程度，以区分互感器的绕组有无匝间短路等缺点。鉴于体系中常常发作铁芯谐振过电压和电压互感器质量不良等状况，所以需求进行电压互感器的空载励磁特性试验。
1. 电流互感器伏安特性试验
试验接线如图1所示。试验前，应将电流互感器二次绕组引线和接地线均撤除，试验时，一次测开路，从二次侧施加电压，为了读数便利，可预先选择几个电流点，逐点读取相应电压值。通入的电流或电压以不超越制造厂技能条件的规则为准。当电流增大而电压改变不大时，阐明铁芯已饱满，应中止试验。试验后，依据试验数据绘出伏安特性曲线。

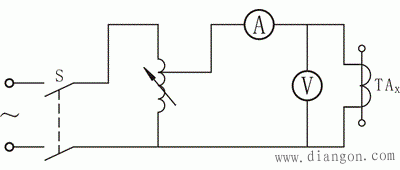

图1 电流互感器伏安特性试验接线图
电流海关其的伏安特性试验，只对继电保护有需求的二次绕组进行。实测的伏安特性曲线与曩昔或出厂的伏安特性曲线对比，电压不该有显着下降。若有显着下降，应查看是不是存在二次绕组的匝间短路。
2. 电压互感器空载励磁特性试验
电压互感器空载励磁特性试验接线如图2所示。现场试验时，电压互感器高压侧开路，低压侧通以额外电压，读取其空载电流及空载损耗。

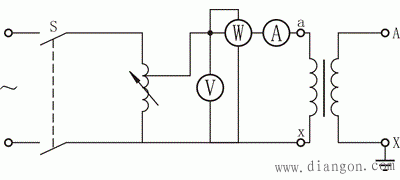

图2 电压互感器空载励磁特性试验接线图
电压互感器的空载励磁特性试验可与工频感应耐压试验一同进行。试验时，在电压升至额外电压过程中先读取几组空载损耗与空载电流值，电压升至0.3倍额外电压并耐受40s后，再降至额外电压及以下，从头读取几组空载损耗和空载电流值。
实测的励磁特性曲线或额外电压时的空载电流值与曩昔或同类型电压互感器的特性对对比，应无显着的区别。在进行1.3倍额外电压下的感应耐压试验时，其耐压前后的空载电流、空载损耗也不该有显着区别，否则应查明缘由。
通常状况下，励磁曲线测试点为额外电压的20%、50%、80%、100%和120%。关于中性点直接接地的电压互感器(N端接地)，电压等级35kV及以下电压等级的电压互感器最高测试点为190%；电压等级66kV及以上的电压互感器最高测试点为150%。《规程》规则：在额外电压下，空载电流与出厂数值对比应无显着不同；中性点非有用接地体系的电压互感器，在1.9UN／√3电压时的空载电流不该大于最大答应电流；中性点接地体系的电压互感器，在1.5UN／√3电压下的空载电流不该大于最大答应电流。
3. 互感器伏安特性测验仪
互感器伏安特性测验仪是一款专门为测验互感器：伏安特性、变比、极性、差错曲线、耐压测验和二次侧回路查看等描绘的多功能现场试验仪器。在不运用外接规范互感器的状况下；试验时仅需设定测验电压/电流值，设备便可以主动升压/升流，并将互感器的伏安特性曲线或变比、极性等试验成果疾速显现出来，撑持数据保管和现场打印，不光省去手动调压、人工记载、描曲线等繁琐劳作，还能经过RS232接口与笔记本电脑联机运用或上载数据。操作简略便利，进步工作效率，是一种性价对比高的高科技商品。
互感器伏安特性测验仪撑持CT（电流互感器）和PT（电压互感器）检测，且自带1000V交流电源和650A大电流源。该互感器测验仪无需外接其它辅佐设备，单机即可完结一切检测项目。操作简略，全主动给出检测成果，大屏幕液晶，图形化显现界面。按规程主动给出(伏安特性)拐点电压和电流。主动核算5%和10%差错曲线。
