网线插座接法图解_家庭网线插座接法

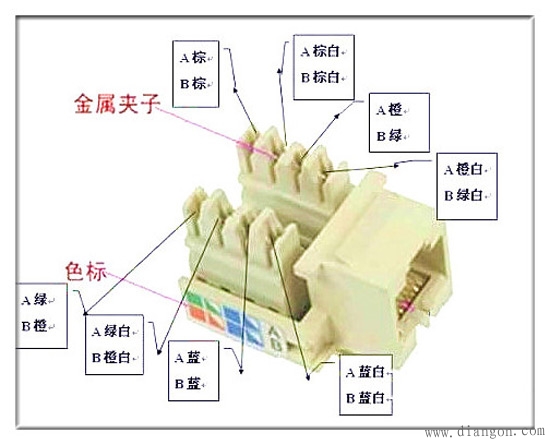

　　网线插座就是把网线和信息模块正确的连接起来，使得网络能通，现在家庭中大多使用双绞线(即一般的网线)，一般分为T568A和T568B两种线序，信息模块端接入方式分T568A模块和T568B模块两种方式，两种端接方式所对应的接线顺序如下：

　　T586A模式①白绿②绿③白橙④蓝⑤白蓝⑥橙⑦白棕⑧棕

　　T586B模式①白橙②橙③白绿④蓝⑤白蓝⑥绿⑦白棕⑧棕

　　然后就是为大家介绍详细的网线插座接法步：

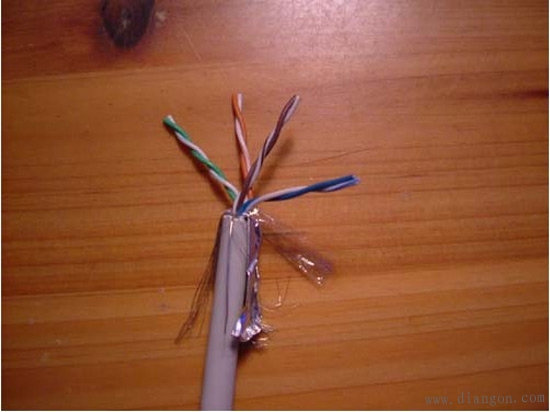

　　1、用剥线工具或压线钳的刀具在离线头10厘米长左右将双绞线的外包皮剥去，露出四对双绞线。

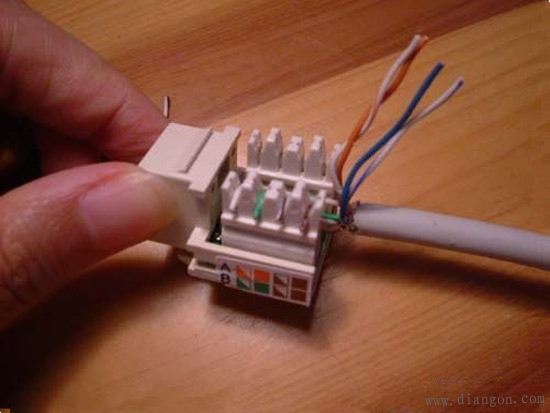

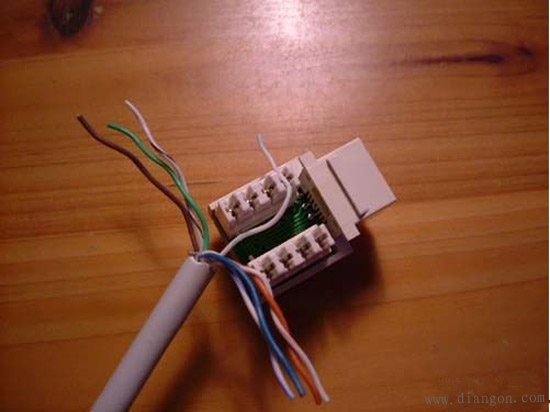

　　2、开始打线，先不要拆开各线对，在将相应线对预先压入打线柱时才拆开。按照信息模块上所指示的色标选择我们偏好的线序模式(在一个布线系统中最好只统一采用一种线序模式，否则接乱了，网络不通则很难查)。

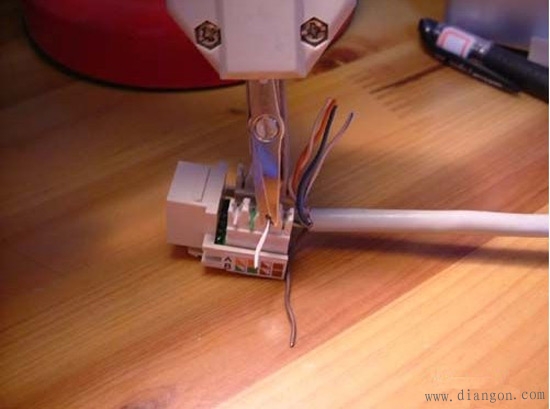

　　3、将全部的线都压进各槽位后，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的先头剪掉。

　　4、就是将打好线的信息模块装到86盒面板上，这样墙壁网线插座就安装好了。
