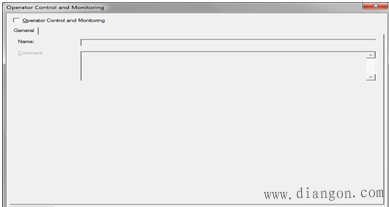

上周，客户反映当WinCC集成到STEP7中做变量上传时，发生了很诡异的事情：当选择DB块中的Operator Control and Monitoring选项时，对钩出现后瞬间消失？！如下图所示（仅示意）。

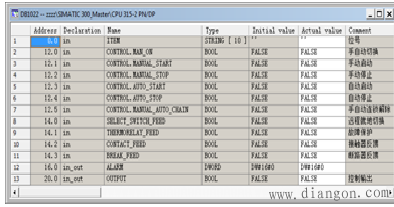

一开始真心不相信。眼见为实，客户发来了项目，果真如此。进一步检测，发现该DB为FB背景数据块，找到相关FB，做了如下测试：
1. 项目中其它的FB和DB块没有问题
2. 新创建的FB和DB块没有问题
3. 使用Reorganize进行项目重组无效
4. 创建新项目，拷贝原项目中的问题FB和DB块无效

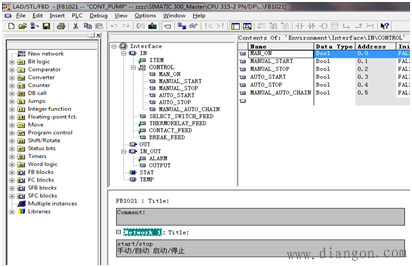

由此，推断问题出现在该FB中，打开FB，也未发现异常。如下图所示。
事到如今，只能采取笨方法 —— 排除法了。
1. 将问题FB复制，删除所有Network程序
编译存盘后，重新生成DB，设置监控属性无效。推断问题出现在Interface的接口参数中。
2. 删除Interface中所有WinCC监控变量（标记为绿色三角）
编译存盘后，重新生成DB，设置监控属性有效。推断问题出现在Interface中的WinCC监控变量中。

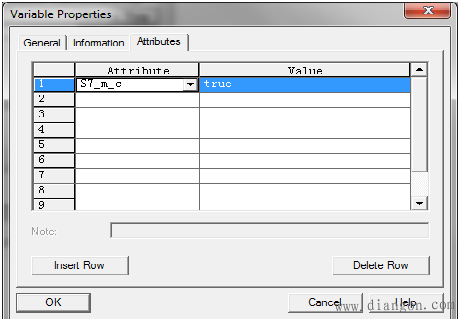

3. 逐一取消Interface中WinCC监控变量的S7_m_c属性，如下图所示
发现问题所在！Interface中定义的输入参数的结构变量CONTROL.MANUAL_AUTO_CHAIN的S7_m_c属性被取消后，DB设置监控属性有效！

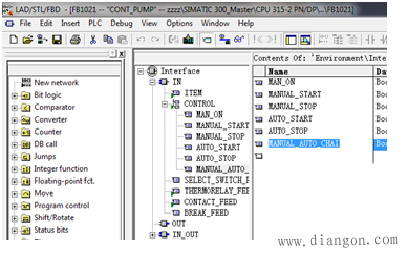

经过反复测试，FB中定义的结构变量超过24个字符，即可产生先前描述的诡异现象。删除多余的字符（CONTROL.MANUAL_AUTO_CHAIN-> CONTROL.MANUAL_AUTO_CHAI），问题解决，如下图所示。
在STEP7帮助中未发现对于变量名称长度有24个字符的限制，而在WinCC中，变量定义RAWTAG时有24个字符的限制，可能和此有关。
DB中的结构变量名称定义过长，虽然是小概率事件，但也给了我们一个很好的参考。
|
