PLC与常用输出设备的连接
|
1. plc与输出设备的一般连接方法 PLC与输出设备连接时，不同组（不同公共端）的输出点，其对应输出设备（负载）的电压类型、等级可以不同，但同组（相同公共端）的输出点，其电压类型和等级应该相同。要根据输出设备电压的类型和等级来决定是否分组连接。如图1所示以FX2N为例说明PLC与输出设备的连接方法。图中接法是输出设备具有相同电源的情况，所以各组的公共端连在一起，否则要分组连接。图中只画出Y0-Y7输出点与输出设备的连接，其它输出点的连接方法相似。

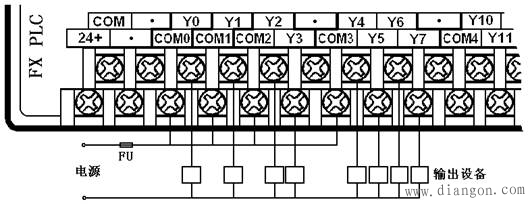

图1 PLC与输出设备的连接 2. PLC与感性输出设备的连接 PLC的输出端经常连接的是感性输出设备（感性负载），为了抑制感性电路断开时产生的电压使PLC内部输出元件造成损坏。因此当PLC与感性输出设备连接时，如果是直流感性负载，应在其两端并联续流二极管；如果是交流感性负载，应在其两端并联阻容吸收电路。如图2所示。

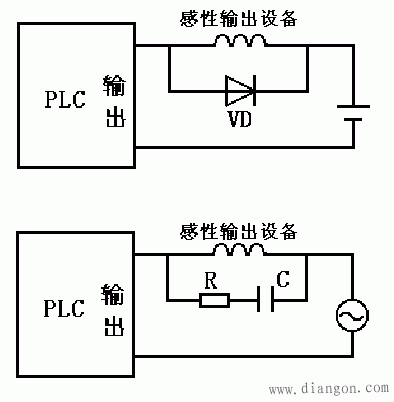

图2 PLC与感性输出设备的连接 图中，续流二极管可选用额定电流为1A、额定电压大于电源电压的3倍；电阻值可取50~120Ω，电容值可取0.1~0.47μF，电容的额定电压应大于电源的峰值电压。接线时要注意续流二极管的极性。 3．PLC与七段LED显示器的连接 PLC可直接用开关量输出与七段LED显示器的连接，但如果PLC控制的是多位LED七段显示器，所需的输出点是很多的。 如图3所示电路中，采用具有锁存、译码、驱动功能的芯片CD4513驱动共阴极LED七段显示器，两只CD4513的数据输入端A～D共用PLC的4个输出瑞，其中A为最低位，D为最高位。（http://www.gdzrlj.com/版权所有）LE是锁存使能输入端，在LE信号的上升沿将数据输入端输入的BCD数锁存在片内的寄存器中，并将该数译码后显示出来。如果输入的不是十进制数，显示器熄灭。LE为高电平时，显示的数不受数据输入信号的影响。显然，N个显示器占用的输出点数为P=4＋N。

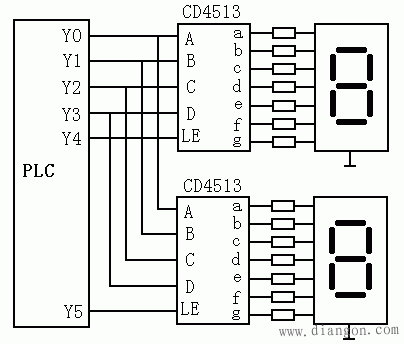

图3 PLC与两位七段LED显示器的连接 如果PLC使用继电器输出模块，应在与CD4513相连的PLC各输出端接一下拉电阻，以避免在输出继电器的触点断开时CD4513的输入端悬空。PLC输出继电器的状态变化时，其触点可能抖动，因此应先送数据输出信号，待该信号稳定后，再用LE信号的上升沿将数据锁存进CD4513。 4. PLC与输出设备连接的其它注意事项 1）除了PLC输入和输出共用同一电源外，输入公共端与输出公共端一般不能接在一起； 2）PLC的晶体管和晶闸管型输出都有较大的漏电流，尤其是晶闸管输出，将可能会出现输出设备的误动作。所以要在负载两端并联一个旁路电阻，旁路电阻R的阻值估算可由下式确定： |
