西门子M430变频器的自由停车模式设定

1.停车指的是将电机的转速降到零速的操作
斜坡停车OFF1 变频器按照P1121所设定的斜坡下降时间由全速降为零速
自由停车OFF2 变频器封锁脉冲输出，电机惯性滑行状态，直至速度为零速
快速停车OFF3 变频器按照P1135所设定的斜坡下降时间由全速降为零速
2.假设用外部端子控制，
P0700.0=2，命令源选择端子排输入
P0701.0=1，用外部输入DIN1（端子5）来启动

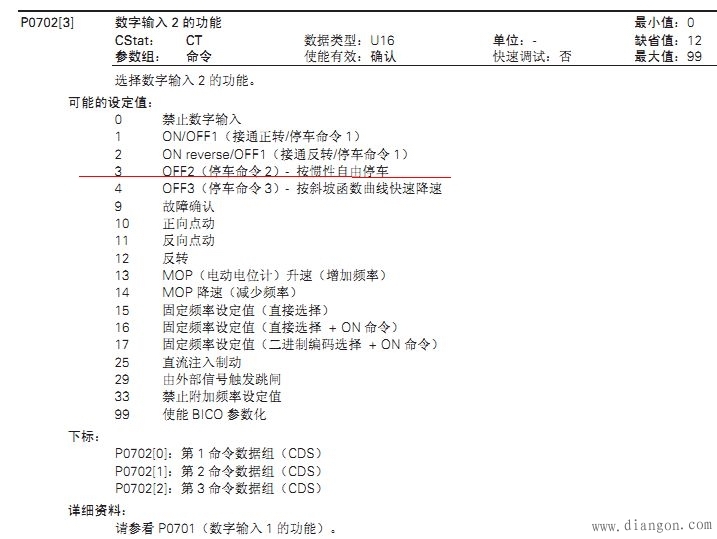

P0702.0=3，用外部输入DIN2（端子6）来控制OFF2自由停车
3.可以这样理解：比如DIN1设置成ON/OFF1，DIN2设置成OFF2。
下列情况时：
1，DIN1是高电平，按照斜坡时间启动，DIN1是低电平，按照斜坡时间停止；
2，DIN1是高电平，按照斜坡时间启动，此后如果DIN2是高电平，自由惯性停车；停车后，DIN2即使变成低电平，DIN1仍然维持高电平，也不会启动。要启动，DIN1端子必须重新检测到有上升边缘的脉冲信号。
