使用STARTER调试工具设置固件版本为4.6的变频器87Hz特性的参数

问题
如何使用STARTER调试工具为固件版本为4.6的变频器设置87Hz特性？

解答

1. 正确配置电动机(例如 230/400V 感应电动机对应的角/星)。
2. 必须保证电机接法正确。(角接)。
3. 这个连接类型的电动机额定数据要从电动机铭牌上获得。
4. 在STARTER里，"87Hz calculation" 选项应该被激活。

步骤
在STARTER里运行向导

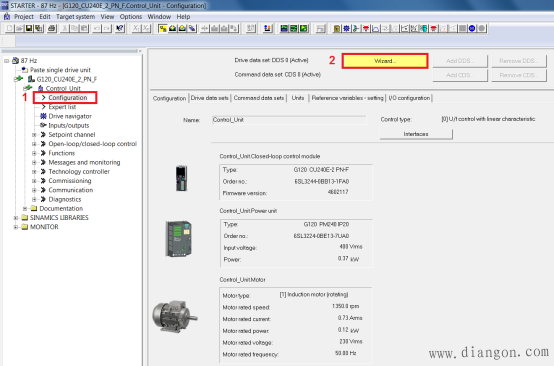

• 找到工程树里的驱动对象（例如本例中的G120）并打开“Control Unit”。
• 双击打开"Configuration"。
• 点击"Wizard钮。

Fig. 01

配置电机
87Hz特性的关键设置是在wizard里的"Motor"以及"Motor data" 步骤(电动机数据自动的被计算为87Hz).

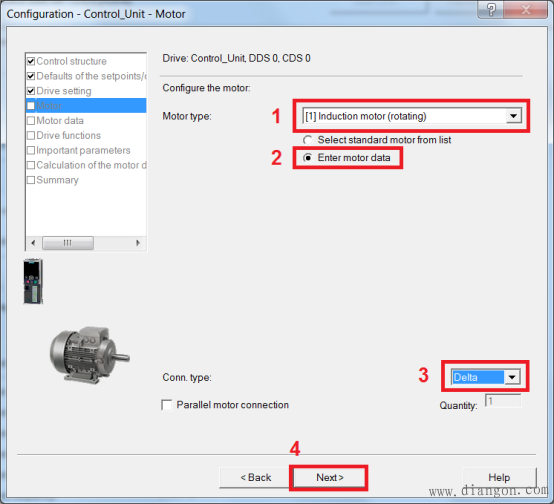

以下设置应该在“电动机”步骤里做：

1. 选择电动机类型，[1] 感应电动机（旋转式）。
2. 选择"Enter motor data"。
3. 选择"Delta"连接类型。
4. 点击"Next "，进行下一步骤"Motor data"。

Fig. 02

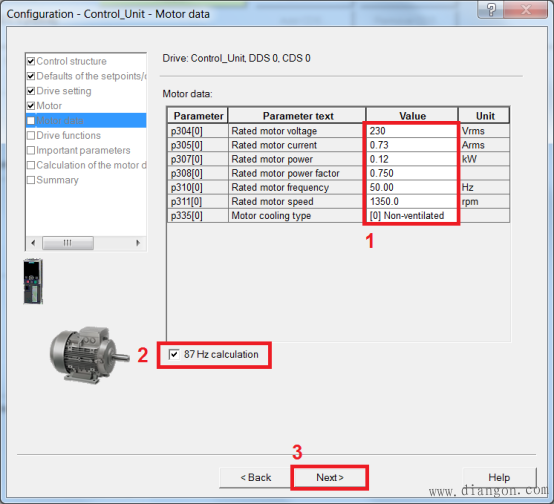

接下来在“Motor step”步骤里做如下配置:

1. 从额定值铭牌读取角形连接类型的电动机数据，然后输入。
   例如，以下的电动机数据：
   三角形: 230V; 50Hz; 0.73A; 0.12kW; 1350rpm; cosPhi = 0.75
   星形: 400V; 50Hz; 0.42A; 0.12kW; 1350rpm; cosPhi = 0.75
2. 激活 the "87Hz calculation" 选项。
3. 点击"Next"继续。

Fig. 03

结果
87Hz特性被参数化。

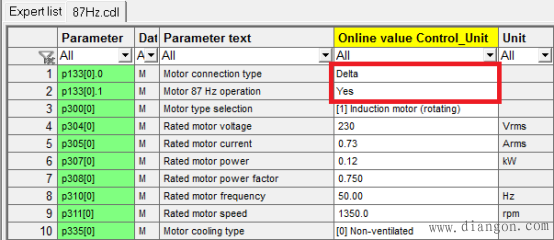

参数化在参数p0133[0...n]电动机配置可见:

• P133[0].0 "电动机连接类型" = "三角形"
• P133[0].1 "电动机87运行" = "Yes"

Fig. 04

注意
如果参数在离线配置中设置好，接下来要连接变频器并将项目装载到变频器中。另外，参数设置 必须要备份到变频器的EEPROM中。如果参数的设置已经在线设置好，那么只需要将参数复制到变频器的EEPROM中。如果要将变频器的参数复制到变频器 的EEPROM中，可以在项目树里选则变频器器 ，然后点击 "Copy RAM to ROM "按钮。
