三相电源缺相保护电路

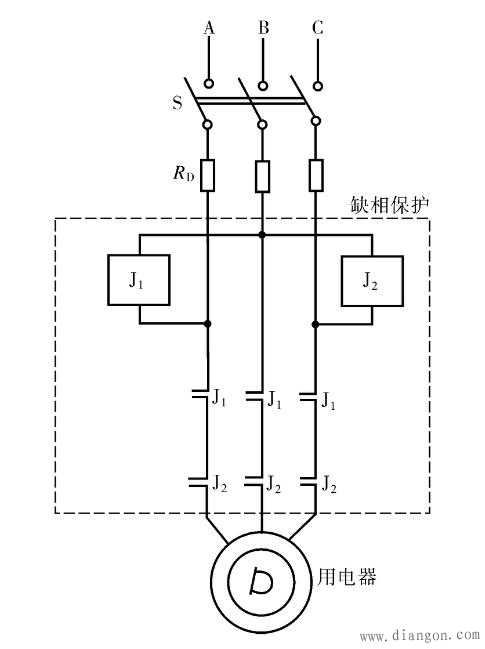

　　三相电动机在运转中如长时间缺相运行，电动机就会因绕组电流过大发热而被烧毁。如果是在启动时缺相，电动机就会嗡嗡作响而转不起米，甚至发热而被烧毁。如使用三相电源的柜式空调机，缺相也有烧坏压缩机的可能，会造成较大的经济损失。本文介绍的电路可以克服这一缺点，如图所示。

　　电路构成：用两个型号相同的继电器（主触头应能满足电动机的最大电流量，线圈电压为380V）作缺相保护，效果良好。其接线方法如图所示。将两个继电器的主触头串联在电动机供电回路中。当三相都有电时继电器J1、J2同时得电吸合，并闭合其主触头，使电路安全接通，如在运行时A相或B相突然断电，继电器J1将失电跳开，若B相或C相突然断电，继电器J2将失电跳开，切断电源。故A、B、c三相之中缺少了任一相，电动机的电源都会被切断，从而起到了保护作用。

　　元器件选择：该电路元器件无特殊要求，按图标选用即可。
