西门子S7-200PLC与触摸屏进行通讯时间问题解决方法

给大家介绍一个在与S7-200系列plc进行通讯时的解决方案。

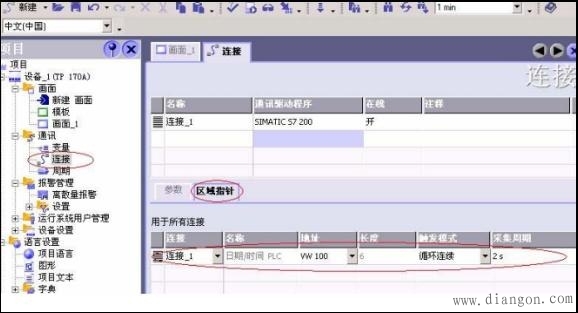

首先说明一下，S7-200系列PLC CPU224以上的版本都含有内部的时钟卡，CPU222一下的PLC没有内部时钟卡，需要另外安装时钟卡才能实现这个功能。方法是，在系统上电后，触摸屏读取PLC内的硬件时钟，并可以在触摸屏上进行时间修改和校正，实现PLC与触摸屏的时间同步。
具体步骤如下：

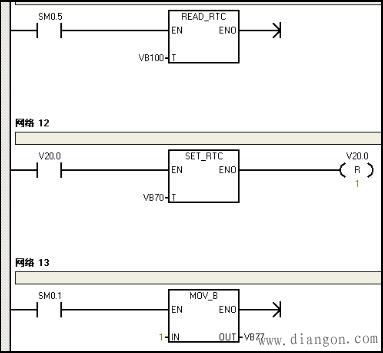

首先在PLC程序中加入周期调用“READ_RTC"函数，以便定时读取PLC的硬件时钟，并将时钟存储到V存储区，例如VB100。然后设置一个标准变量，与触摸屏中的“设置确认按钮”进行连接，例如V20.0。用来触发“SET_RTC”如下图示：

程序中的最后一条是为了保证星期日的设置不为“0”

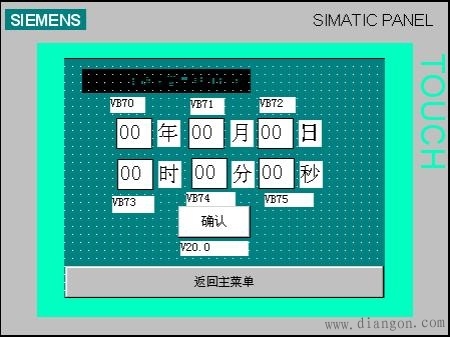

在触摸屏中建立一个时间设置确认按钮与V20.0连接，用来确认时间的修改。并建立6个数值输入键，对应VB70-VB75(年、月、日、时、分、秒）数据类型为十六进制“BYTE”变量。
建立完成后再第一次上电时，须在触摸屏窗口内进行时间的校对，然后确认即可。
