S7-200和S7-300进行以太网通信

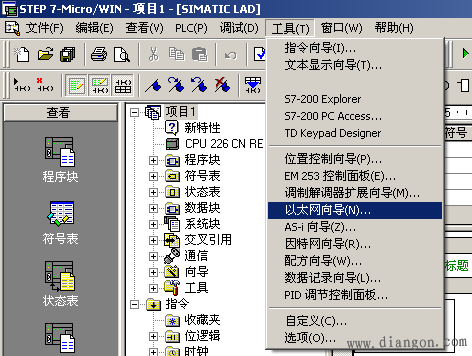

图1 打开以太网向导

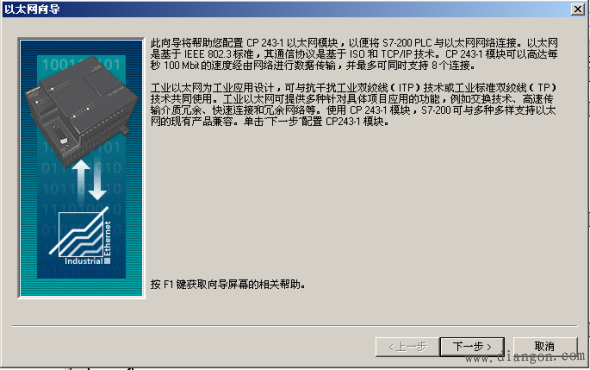

第一步是对以太网通信的描述.点击下一步开始以太网配置。

图2 向导介绍

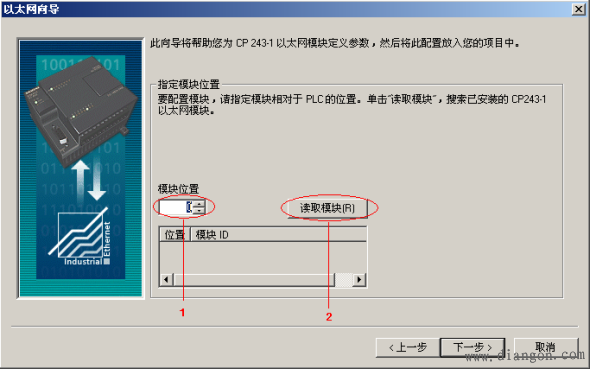

在此处选择模块的位置,在线的情况下，您也可以用读取模块按钮搜寻在线的CP243-1模块。点击下一步；

图3 读取模块

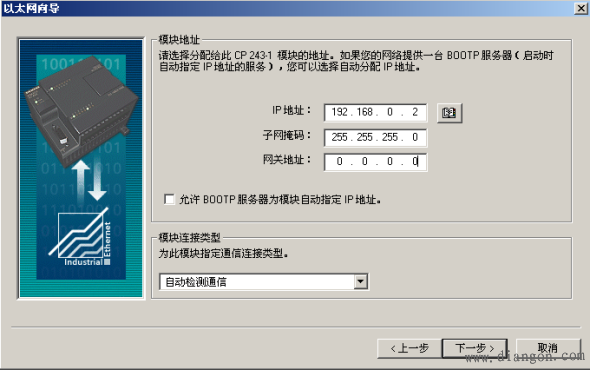

在此处填写IP地址和子网掩码。点击下一步；

图4 地址设置

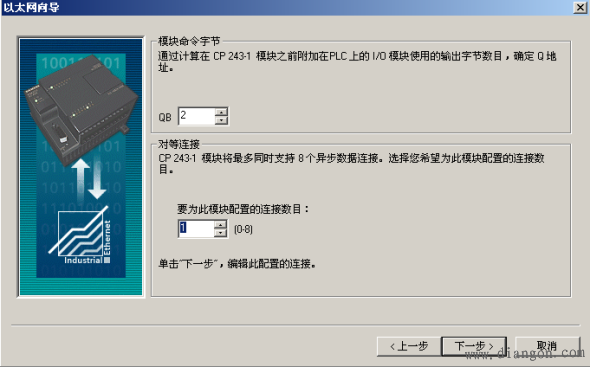

需要填写模块的连接数目，如只和CP343-1通信则在此处填写1，点击下一步。

图5 模块占用地址设置

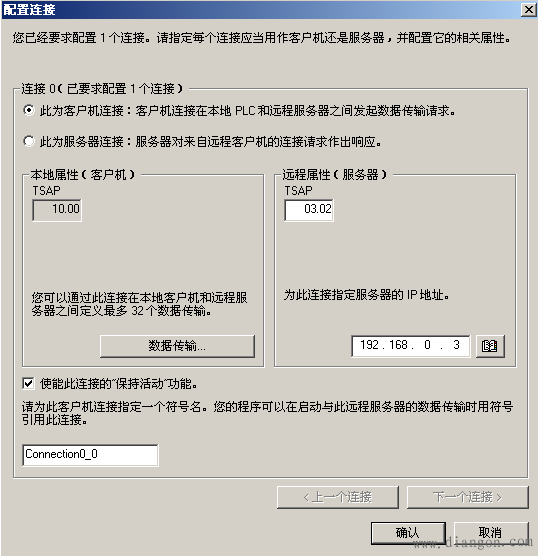

选择此为客户机连接，远程属性TSAP （Transport Service Access Point）填写为03.02，输入343-1的IP地址.，点击数据传输按钮进入数据交换的定义。

图6 连接设置

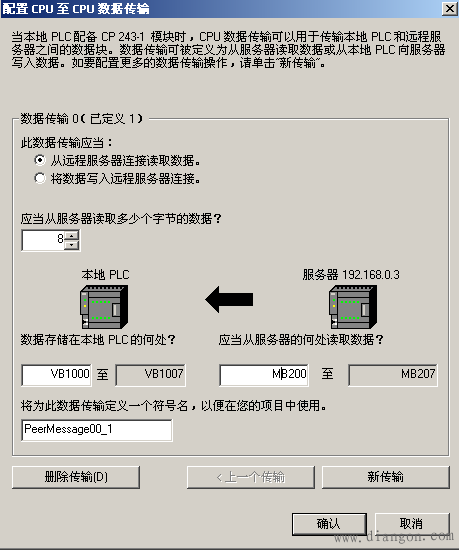

点击新传输按钮进入设置：选择是读取数据还是写入数据。填写通讯数据的字节个数，填写发送数据区和接收数据区的起始地址，本例中为从S7-300的MB200开始读取8个字节到vb1000开始的8个字节的区域中。
点击确认按钮：

图7 数据区域设置

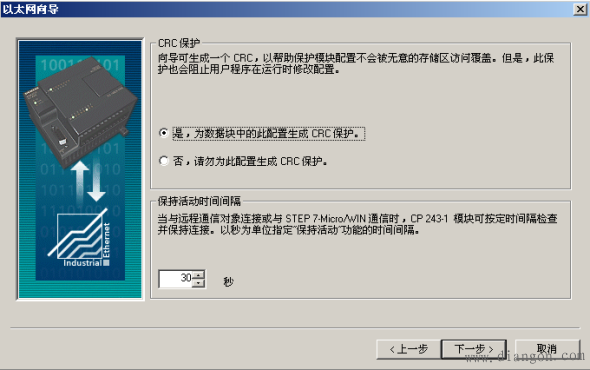

选择CRC校验,使用缺省的时间间隔30秒,点击下一步按钮。

图8 使用CRC

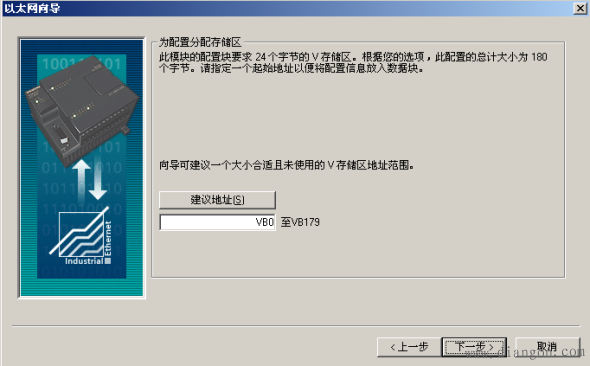

填写模块所占用的V存储区的起始地址。你也可以通过Suggest Address按钮来获得系统建议的V存储区的起始地址, 点击下一步按钮。

图9 配置存储区

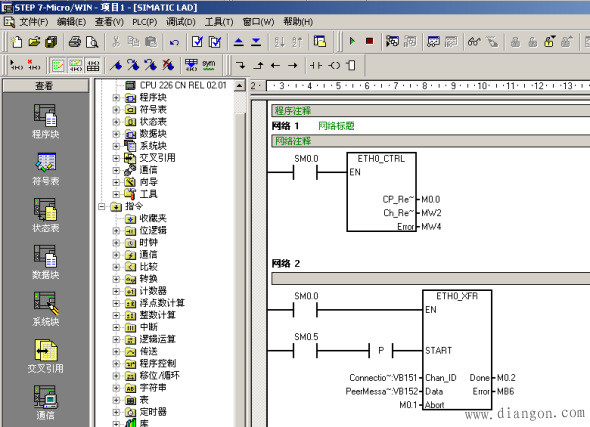

完成以太网向导配置后需要在程序中调用以太网向导所生成的ETHx_CTRL和ETH0_XFR, 然后，将整个项目下载到作CLIENT的S7-200 CPU上。

图10 程序编写
