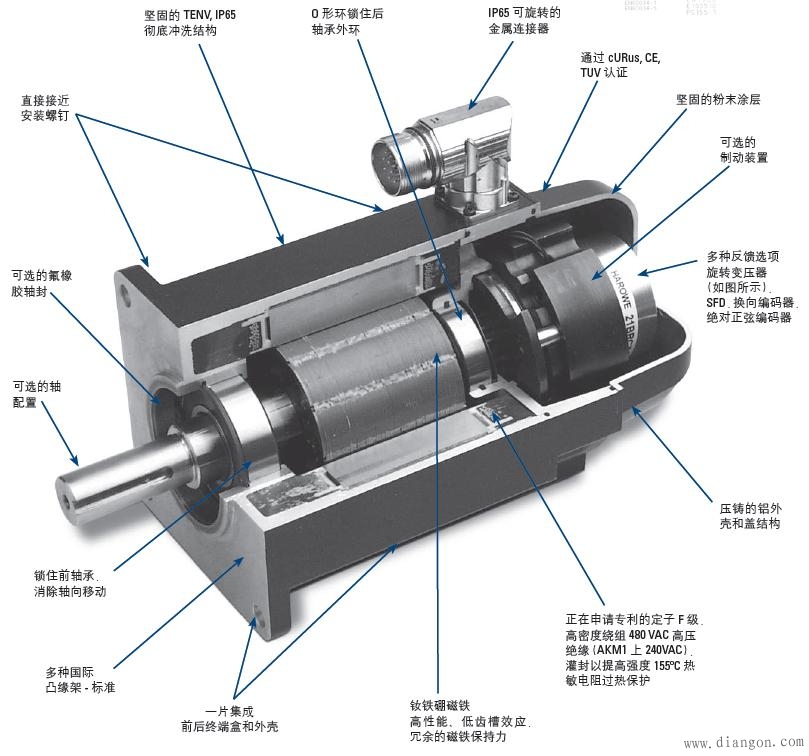

伺服电机的结构图

交流伺服电动机的结构主要可分为两部分，即定子部分和转子部分。其中定子的结构与旋转变压器的定子基本相同，在定子铁心中也安放着空间互成90度电角度的两相绕组。其中一组为激磁绕组，另一组为控制绕组，交流伺服电动机一种两相的交流电动机。
交流伺服电动机使用时，激磁绕组两端施加恒定的激磁电压Uf，控制绕组两端施加控制电压Uk。当定子绕组加上电压后，伺服电动机很快就会转动起来。
通入励磁绕组及控制绕组的电流在电机内产生一个旋转磁场，旋转磁场的转向决定了电机的转向，当任意一个绕组上所加的电压反相时，旋转磁场的方向就发生改变，电机的方向也发生改变。
为了在电机内形成一个圆形旋转磁场，要求激磁电压Uf和控制电压UK之间应有90度的相位差，常用的方法有：
　　（1）利用三相电源的相电压和线电压构成90度的移相
　　（2）利用三相电源的任意线电压
　　（3）采用移相网络
　　（4）在激磁相中串联电容器
