TL431取样补偿当中的原件值计算

TL431作为一种可控的精密稳压源，具有价格低、性能高的特点，因此被大量应用在各种电子电路当中。本篇文章将为大家介绍TL43取样补偿当中的原件值计算。

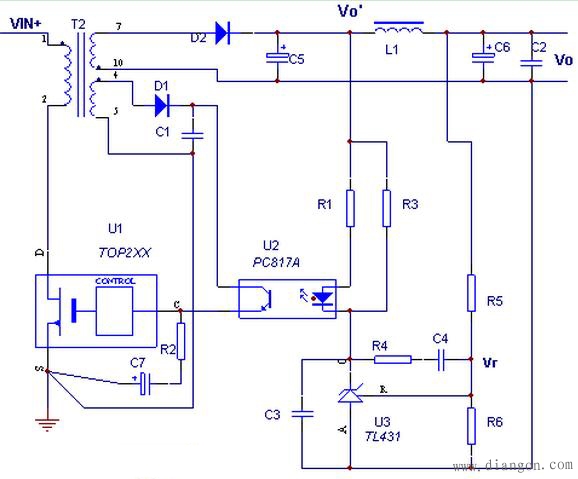

以下面的电路图为例，其中R6的数值并不是随便决定的。R6的参数主要取决于两个因素：第一个是TL431参考输入端的电流，一般此电流为2uA左右，为了避免此端电流影响分压比，以及避免噪音的影响，一般取流过电阻R6的电流为参考段电流的100倍以上，所以此电阻要小于2.5V/200uA=12.5K。第二个是待机功耗的要求，如有此要求，在满足<12.5K的情况下尽量取大值。

熟悉电源设计的各位一定都知道，TL431需要1mA的工作电流，这就意味着当R1的电流接近于零时，也要保证TL431有1mA，所以R3≤1.2V/1mA=1.2K即可。另一方面也是出于功耗方面的考虑。

所以对电路的设计而言，R1的取值非常重要，它必须确保TOP控制端能够得到足够的电流。假设用PC817A，其CTR=1.6-0.8，取低限0.8，要求流过光二极管的最大电流为6/0.8=7.5mA，所以R1的值≤(15-2.5-1.2)/7.5=1.5K，光二极管能承受的最大电流在50mA左右，TL431为100mA，所以取流过R1的最大电流为50mA，R1>(15-2.5-1.3)/50=226欧姆。

在上图当中，我们可以看到R5与C4形成了在原点当中的极点，被用来对低频增益进行提升，来压制低频(100Hz)纹波和提高输出调整率，即静态误差。R4C4形成一个零点，来提升相位，要放在带宽频率的前面来增加相位裕度，具体位置要看其余功率部分在设计带宽处的相位是多少，R4C4的频率越低，其提升的相位越高，当然最大只有90度，但其频率很低时低频增益也会减低，一般放在带宽的1/5初，约提升相位78度。

至此，就是TL431的取样补偿中原件值的完整计算方法。不仅如此，这种方法适用于任何初级的IC，有兴趣的朋友们可自行替换成另一型号的IC来进行计算。
