基于LM324的PWM直流电机调速电路图

它主要由U1（LM324）和Q1组成。

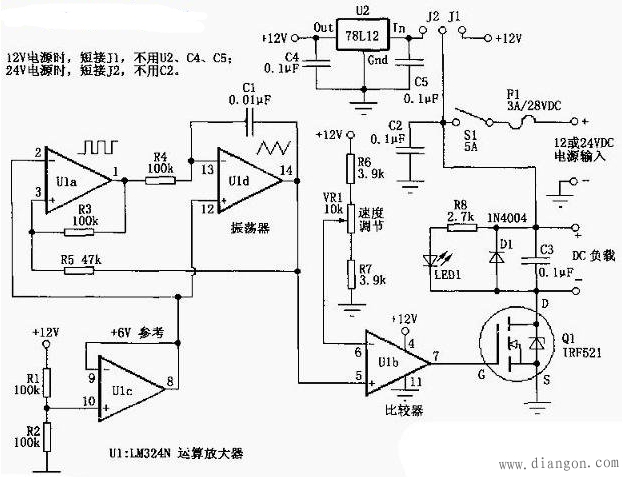

　　图1中，由U1a、U1d组成振荡器电路，提供频率约为400Hz的方波/三角形波。U1c产生6V的参考电压作为振荡器电路的虚拟地。这是为了振荡器电路能在单电源情况下也能工作而不需要用正负双电源。U1b这里接成比较器的形式，它的反相输入端（6脚）接入电阻R6、R7和VR1,用来提供比较器的参考电压。这个电压与U1d的输出端（14脚）的三角形波电压进行比较。当该波形电压高于U1b的6脚电压。U1b的7脚输出为高电平；反之，当该波形电压低于U1b的6脚电压，U1b的7脚输出为低电平。由此我们可知，改变U1b的6脚电位使其与输入三角形波电压进行比较。就可增加或减小输出方波的宽度，实现脉宽调制（PWM）。电阻R6、R7用于控制VR1的结束点，保证在调节VR1时可以实现输出为全开（全速或全亮）或全关（停转或全灭），其实际的阻值可能会根据实际电路不同有所改变。
　　图1中，Q1为N沟道场效应管，这里用作功率开关管（电流放大），来驱动负载部分。前面电路提供的不同宽度的方波信号通过栅极（G）来控制Q1的通断。LED1的亮度变化可以用来指示电路输出的脉冲宽度。C3可以改善电路输出波形和减轻电路的射频干扰（RFI）。D1是用来防止电机的反电动势损坏Q1.
　　当使用24v的电源电压时，图1电路通过U2将24V转换成12V供控制电路使用。而Q1可以直接在21v电源上，对于Q1来讲这与接在12v电源上没有什么区别。参考图1,改变J1、J2的接法可使电路工作在不同电源电压（12V或24V）下。当通过Q1的电流不超过1A时，Q1可不用散热器。但如果Q1工作时电流超过1A时，需加装散热器。如果需要更大的电流（大于3A），可采用IRFZ34N等替换Q1.
