压敏电阻在防雷电路中的作用

　　压敏电阻经常被用于仪器设备的电源入口处进行防雷、防浪涌设计，在此类用途中，通常将压敏电阻与气体放电管、熔断器、热敏电阻等器件一起作用，相互结合来更好的发挥作用。

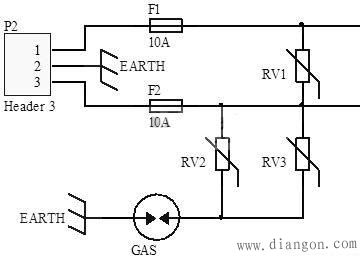

　　上图为一典型的防雷抗浪涌电路结构。RV1~RV3为压敏电阻，GAS为气体放电管，F1、F2为保险管。RV1用来防护差模浪涌电压，RV2、RV3、GAS三者相结合用来进行共模浪涌电压的保护。保险丝用来进行短路保护，防止压敏电阻击穿而发生短路。

　　图中由RV2、RV3、GAS相结合而构成的共模浪涌保护电路结合了压敏电阻与气体放电管的优点，相互弥补各自的缺点，是一种常用的浪涌保护电路。气体放电管的通流容量大，在，但动作时间长，漏电流大，而压敏电阻响应速度快且漏电流小。
