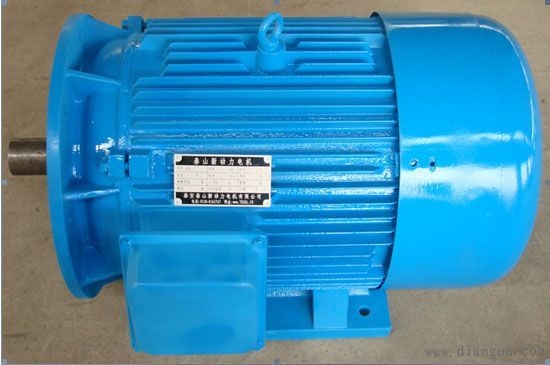

1、型号
Y—112M—4
Y——异步电动机
112——中心高度（毫米）
M——机座类别（L长机座、M 中机座、S短机座）
4——磁极数
2、额定功率PN 指电动机在额定运行状态下运行时电动机轴上输出的机械功率，瓦或千瓦。
UN1、IN1、hN、cosjN分别为电动机额定的线电压、线电流、效率、功率因数。
3、额定电压UN1 指电动机在额定运行状态下运行时定子绕组所加的线电压，单位为V或KV。
4、额定电流IN1 指电动机加额定电压、输出额定功率时，流入定子绕组中的线电流，单位为A。
5、额定转速nN 指电动机在额定运行状态下运行时转子的转速，单位为r/min.
6、额定频率fN 规定工频为50HZ。
7、额定功率因数cosjN 指电动机在额定运行状态下运行时定子边的功率因数。
8、接法 指电动机定子三相绕组与交流电源的联接方法。
9、防护等级 指电动机外壳防护的型式。
1）型号 产品型号是为了便于设计、制造、使用部门进行业务联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。主要由产品代号和规格代号构成。
（1）产品代号由电机类型代号、电机特点代号和设计序号组成。
电机类型代号用：Y——表示异步电动机；T——表示同步电动机。
电机特点代号是表示电机的性能、结构或用途而采用的汉语拼音字母。如YB：B表示隔爆型。
设计序号是指电机产品设计的顺序，用阿拉伯数字表示。如J2、JO2：2表示第二次设计。
（2）规格代号是用机座号、中心高、铁心外径、机座长度、铁心长度、功率、转速或极数等表示。
机座长度的代号采用国际通用字母符号表示：S表示短机座、M表示中机座、L表示长机座。
铁心长度的代号用数字1、2、3……依次表示。
（3）特殊[wiki]环境[/wiki]代号
各种特殊环境条件所用代号按有关标准选用，如TH表示湿带环境条件。
产品型号举例
小型异步电动机
Y 112S—6
规格代号：表示中心高112mm、短机座、6极
产品代号：表示异步电动机
中型异步电动机
Y 355M2—4
规格代号：表示中心高355mm、中机座、2号铁心长、4极
产品代号：表示异步电动机
大型异步电动机
Y 630-10/1180
规格代号：表示功率630kW、10极、定子铁心外径1180mm
产品代号：表示异步电动机
户外化工防腐用小型隔爆异步电动机
YB 160M4 WF
特殊环境代号：W表示户外用、F表示化工防腐用
规格代号：表示中心高160mm、中机座、4极
产品代号：Y表示异步电动机、B表示隔爆型
2）额定功率 指电动机在额定运行时的输出机械功率，就是轴端的输出功率，表明该电机的出力大小——即电机容量（用kW表示）。
3）额定电压 指电动机在额定运行时的线端电压（用V或kV表示）。国家标准规定的电压等级为220、380、1000、3000、6000、10000、13800、20000V等。
电压等级的选择，主要是根据用户所在地的电源情况而定。电机容量越大，选择电压应该越高。否则，因为电流太大，制造有困难。容量越小，选用电压应该越低。否则，因线圈匝数太多、电流太小，制造也会有困难。目前，交流电机选用的最高电压为10000V。
4）额定电流 是指电动机在额定运行时的线端电流。它表示电动机输出额定功率时，其负载的大小（用A表示）。
5）额定频率 是指电机在额定运行时的频率，实际上是指电网的频率（用Hz表示）。我国是50Hz；朝鲜为60Hz。
6）额定转速 是指电动机在额定运行时的转速（用r/min表示）。
所谓额定运行 就是指电动机在额定电压、额定频率和额定负载下的运行。
电机的额定同步转速，由电网频率f和电机的极对数P来决定。同步转速n1=60f/P。当f=50Hz时，不同极数电机的额定转速分别为下表所列数值。
极数(2P) 2 4 6 8 10 12 14 16 18
转速(r/min) 3000 1500 1000 750 600 500 428 375 333
极数(2P) 20 24 28 30 36 40 48 56 60
转速(r/min) 300 250 214 200 167 150 125 107 100
由于异步电机存在转差，所以电机的实际转速都低于同步转速。
转速的选择，由用户根据被驱动机械的需要而定。
7）效率η 为满载时电动机输出机械功率与输入电功率之比，通常用百分数表示。它反映电机运行时电能损耗的大小。
8）功率因数COS电动机输入有效功率与视在功率之比。它反映电机运行时从电网吸收无功功率的大小。功率因数的大小，由无功励磁电流的大小决定。一般相同转速的电机，容量越大，功率因数越高；相同容量的电机，转速越高，功率因数越高。
9）防护等级
防护型式的代号是
IP 2 4
表示防水等级：1 防滴水、2 15O防滴水、3 防淋水（60O）、4防溅水；
表示防接触和防异物等级：1 防大于50mm、2 防大于12mm、3 防大于2.5mm、4防大于1mm固体进入电机，5 防尘电机。
防护等级的特征字母。
10）电机的出线端标志
（1）电机出线端标志是由字母和数字组成。
a）电机绕组以大写字母表示。即A、B、C、U、V、W、X、Y、Z。
b）绕组线端以数字紧接绕组字母表示。如U1、V1、W1。
c）同一类型的绕组用同样字母标志时，绕组字母前冠以数字加以区别。如1U、2U；1V、2V；1W、2W。
（2）交流电机的线端标志
a）同步、异步电机定子三相绕组按下列方法给予标志：
单绕组6个线端 双绕组各6个出线头
b）单绕组接线方法：
c）绕线转子绕组线端标志
根据定子绕组线端标志作如下更换：U换成K、V换成L、W换成M、N换成Q。
11）绝缘等级
电机绕组的绝缘等级，决定了电机的最高运行温度和允许温升，它们的关系是：
绝缘等级 A E B F H
最高温度ºC 105 120 130 155 180
允许温升K 60 75 80 100 125
表中允许温升是按环境温度为40ºC计算的。
电机采用的绝缘等级越高，电机的体积就能越小。绝缘等级的提高，还在于延长电机的寿命和提高电机的可靠性。
12）额定类型 是电机承受负载情况的说明，是设计和选择电机的基础。额定类型分别为：S1——连续工作制；S2——短时工作制；S3——断续周期工作制……等9类。我们一般所使用的都是S1——连续工作制，也就是：电机接通三相交流电后，可以连续地、长时间地使用
|
