PLC的防雷接地保护

一个有效的防雷系统，至少包括外部、内部和过电压防护等三个方面。
而正确的连接和接地则是各个方面中的关键环节。防雷工程的一个重要的方面是接地以及引下线路的布线工程，整个工程的防雷效果甚至防雷器件是不是起作用都取决于此，接地系统是防雷工程建设中施工难度最大也是最重要的一个分项，由于环境的不同接地网的设计也存在较大差异。
防雷系统的接地工程主要由接地体、连接线组成接地网络，其中影响接地效果的几个因素有土壤电阻率、接地体的选择.接地材料的防腐和合理的布划接地网络。

其实防雷接地系统相对于plc控制系统接地来说要求并不高，需要注意两方面：
1、雷电的反击，雷电的反击现象通常指遭受直击雷的金属体（包括接闪器、接地引下线和接地体），在接闪瞬间与大地间存在着很高的电压，这电压对与大地连接的其他金属物品发生放电（又叫闪络）的现象叫反击。要消除反击现象，通常采取两种措施：一是作等电位连接，用金属导体将两个金属导体连接起来，使其接闪时电位相等；二是两者之间保持一定的距离。

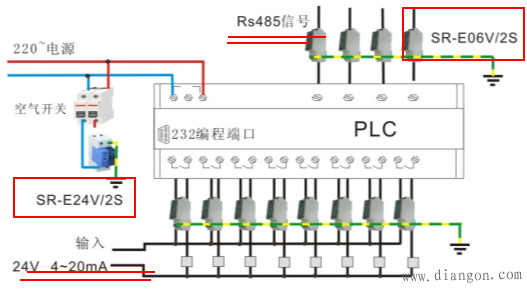

2、感应雷的防护措施是对雷云发生自闪、云际闪、云地闪时，在进入建筑物的各类金属管、线上所产生雷电脉冲起限制作用，从而保护建筑物内人员及各种电气设备的安全。采取的措施应根据各种设备的具体情况，除要有良好的接地和布线系统，安全距离外，还要按供电线路，电源线、信号线、通信线、馈线的情况安装相应避雷器以及采取屏蔽措施。
PLC的防雷接地方法
串联式单点接 ：也就是第1种接方式。接方法：将多个低压电气设备，接端子设备就近处与同一根接线连接上，然后这根接线与接地装置连接。这种接方式好处：节省人力、物力；而坏处：当公用接线出现断路时，接系统中有一台设备漏电，就会引起其它设备外壳上均出现电压，对人员安全造成威胁。
备接端子都引出一根接线，然后将这若干条线同时接到装置上。这种连接方式好处 ：当接系统中其中一台设备接线出现断路时，不会造成其它设备外壳出现电压，对保障人身安全有好处。而这种接方式不完美之处：是电子设备或其它对高频干扰高度敏感电气设备，来自于其它设备高频干扰（例如变频器、中频炉等晶闸管变流器件）将会从共地点串入，造成设备工作不正常。
多分支单点接 ：也就是第3种接方式。接方法：将每个设备接端子单独接到接装置上。接方法和第2种接 区别 ：设备具有单独接 体（ 变通一下：直接接到离接体最近接 装置上（ 接 源处），每个设备电气接 回路上 距离是比较远（例如超过50米））。这有效 避免了设备之间相互电磁干扰。但这种接方式费时、费力单独接源不一定好取。
平常施工中，实际上PLC 接方式一般采用第2种接方式，至于电磁干扰方面：柜内有多个大功率变频器，可以 PLC电源前端加装一个单相电源滤波器就可以了。
一般设计时变频器附近PLC前端都加装了电源滤波器。这样处理以后，和防雷方面也就没有什么冲突了。那直流和交流接问题怎么处理是分开好些接同一点，有数字和模拟是否可以是同一点，记得在学校时老师好象说要分开受干扰影响不大直流和交流设备，可以接一起——直流和交流电路某种原因连通了，他们同一个回路（接 可 回路中一部分）， 会造成设备损坏。曾有人将AC220V 电源与DC24V回路连上了，但设备工作仍然正常。
数字和模拟建议分开（ 你 低压电气设备电源电压 几十伏），数字电路属于正负5V、12V、24V级别 ，很容易受干扰，一旦外部异常电压一旦串入将很大可能性造成设备损坏。
