测量三极管管脚和类型电路设计

　　1、硬件电路组成原理

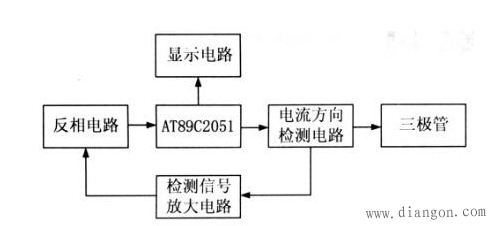

　　根据目前常用三极管的类型及管脚排列方式，设计的自动判别电路包含中心控制单元、转换电路、检测放大电路和显示电路四个部分，如图1所示，其中用AT89C2051作为中心控制单元。

　　图1 判别仪的系统方框图

　　2、硬件电路设计

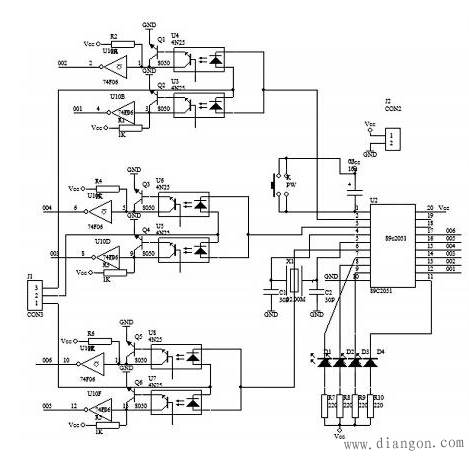

　　图2所示为三极管管脚类型自动判别硬件电路原理图，该硬件电路主要包括单片机AT89C2051、反相器CD4069、光电耦合器4N25、74LS06、74LS07、若干电阻和电容等元器件。

　　图2判别电路原理图

　　首先由单片机的P3.0~P3.2口送出三位二进制码（高低不同的电平），分别送至三极管的1、2、3号引脚。对于不同的三极管，在单片机送出不同的编码时，其1、2、3号引脚上的电流方向不同，有流入和流出两种情况，用两只光电耦合器反向并联来检测哪个方向上有电流通过，此时三位二进制码变成六位二进制码。将检测到的来自光电耦合器的电信号进行放大，由于此时输出的信号并非标准的高低电平，不能直接被单片机识别，相位也不符合要求，故加一级反相器CD4069进行反相，然后将反相器输出的标准的六位二进制码送至单片机的P1.0~P1.5口。单片机根据从P1口读出的数据与单片机内部预先写入的数据进行比较，当满足相应的条件时从P3.3~P3.7口输出检测结果，最后用发光二极管来显示对应的三极管类型。

　　3、软件设计

　　由于常用的中小功率三极管中NPN的三极管管脚排列顺序有EBC、ECB、BCE三种（有极少数例外，可忽略不计），而PNP的只有EBC一种排列顺序。所以，按照此规律进行软件的编写。总体编程思想是在各种不同管脚排列顺序的三极管三个管脚上加上不同电压，测试其电流情况并将其转化为二进制码。将这些二进制码写入单片机，外部输入的数据与单片机内部的二进制码进行比较，如果读入数据与内部事先写入的某个数据相等，则所测的三极管就为这个数据所对应的三极管的管型和管脚，然后用对应的发光二极管点亮指示出管型、管脚。

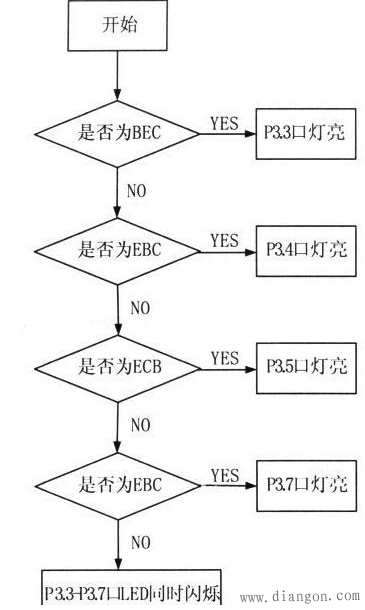

　　软件主程序流程图如图3所示。

　　图3 程序流程图

　　对应的程序为：

　　ORG 0000H

　　AJMP MAIN

　　ORG 0030H

　　MAIN: MOV A,#00H

　　EBC: MOV P3,#0F8H

　　MOV P3,#0F9H

　　ACALL DEL1

　　MOV P1,#0FFH

　　MOV A,P1

　　CJNE A,#0E9H,BEC

　　S1: MOV P3,#0F4H

　　AJMP S1

　　BEC: MOV A,#00H

　　MOV P3,#0F8H

　　MOV P3,#0F9H

　　ACALL DEL1

　　MOV P1,#0FFH

　　MOV A,P1

　　CJNE A,#0E1H,ECB

　　S2: MOV P3,#0ECH

　　AJMP S2

　　ECB: MOV A,#00H

　　MOV P3,#0F8H

　　MOV P3,#0FDH

　　ACALL DEL1

　　MOV P1,#0FFH

　　MOV A,P1

　　CJNE A,#0D9H,EBC1

　　S3: MOV P3,#0DDH

　　AJMP S3

　　EBC1: MOV A,#00H

　　MOV P3,#0F8H

　　MOV P3,#0FEH

　　ACALL DEL1

　　MOV P1,#0FFH

　　MOV A,P1

　　CJNE A,#0D6H,E

　　S4: MOV P3,#7BH

　　AJMP S4

　　E: MOV P3,#00H

　　ACALL DEL1

　　MOV P3,#0F8H

　　ACALL DEL1

　　AJMP E

　　DEL1: MOV R5,#01H

　　D1: MOV R6,#0FFH

　　D2: MOV R7,#0FFH

　　D3: DJNZ R7,D3

　　DJNZ R6,D2

　　DJNZ R5,D1

　　RET

　　END

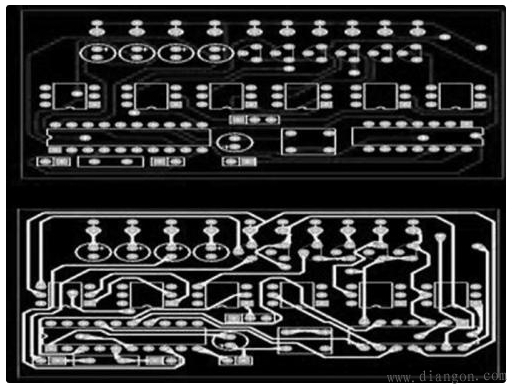

　　图4所示为制作的PCB板图，实物制作成功后，取一只三极管，将管脚按1、2、3顺序插入产品的测试孔中，保证接触良好，然后按下电源键，系统自动复位后运行，由LED指示出所测三极管对应的管型和管脚。LED灯的顺序与管脚管型是一一对应的，若左边第一只LED灯亮则所测三极管为NPN型，管脚排列顺序为BEC;若左边第二只LED灯亮则所测三极管为PNP型，管脚排列顺序为EBC;若左边第三只LED灯亮则所测三极管为NPN型，管脚排列顺序为ECB;若左边第四只LED灯亮则所测三极管为NPN型，管脚排列顺序为EBC;若四只LED灯同时闪烁则可能是被测三极管已坏或有引脚接触不良，单片机中未写该管型对应的程序。

　　在制作实物的过程中，可以从左至右依次在LED灯的一侧标明所对应的管脚和类型，也可以用不同颜色的LED灯来显示不同的管脚和管型。

　　4、结论

　测量三极管管脚的方法有多种，其中实验室常用的是利用万用表和三极管各管脚的特点进行测量，但由于三极管各个引脚间的电压、电流关系复杂，且三极管本身体积较小，给测量带来很大不便，而目前市场上还没有对三极管管脚、类型自动判别的装置。因此，设计出一款能够自动判别三极管管脚、类型的电路显得尤为重要。本设计现在只能测量常见中小功率的三极管，若加上驱动电路、限流电路，修改部分源程序也可测量大功率三极管。
