电气接地工程的基本原则

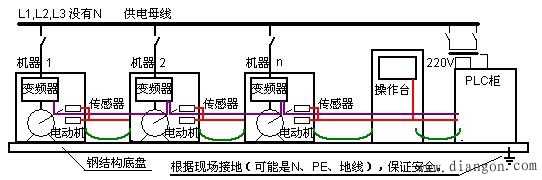

说明：
1、供电只使用L1、L2、L3，不使用N。控制柜需要220V时，通过隔离变压器提供。
2、紫色代表通讯电缆，实际应用中沿全长（并行）还有一根保证等电势的RVV软线，同时通过金属管连接各变频器和PLC。
3、变频器和电机距离尽量接近。实际上是几台放在一个电机附近的柜子里。目的是减少对外界的电磁辐射。
4、这种布置很容易实现动力线和控制线正交。
5、当工艺要求，需要动力220V时，是另外安排电器箱接入，和本系统无关。
我经常使用MM440变频器。由于采用电阻检测，因此非隔离，绝缘电阻3-4M。如果20多台在一起，并联的总绝缘电阻是比较小的。因此，“钢结构底盘”不是“零电势”不足为奇。
此外还有几种情况：
1、远距离，无法做“钢结构底盘”。
2、系统含有运动部件。例如：升降动力台（含有变频电机、传感器）、动力小车之类。
