西门子G120变频器如何设置IP地址

使用CU240S PN或CU240S PN-F控制单元的G120变频器支持Profinet通讯。要进行Profinet通讯，需要为变频器设置IP地址，在网络中，该地址必须是唯一的。

下面介绍如何为G120变频器设置IP地址。

首先，在硬件上完成PC机以太网接口与G120变频器控制单元PN口的连接，可以使用网线，建议使用西门子专用电缆与接头。并在“Options” → “Set PG/PC Interface”菜单中，完成相关设置。

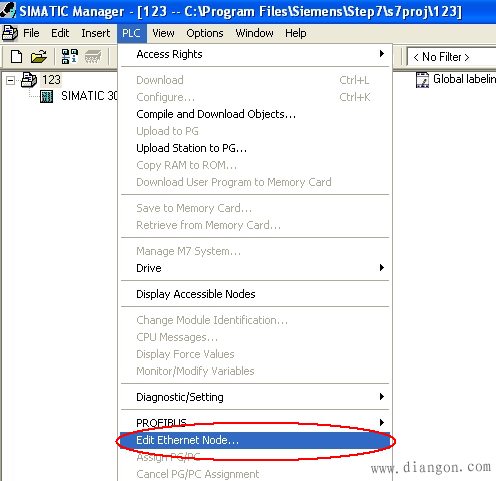

在“SIMATIC Manager”的“plc”菜单（图1）中，打开“Edit Ethernet Node”对话框（图2）。

图1

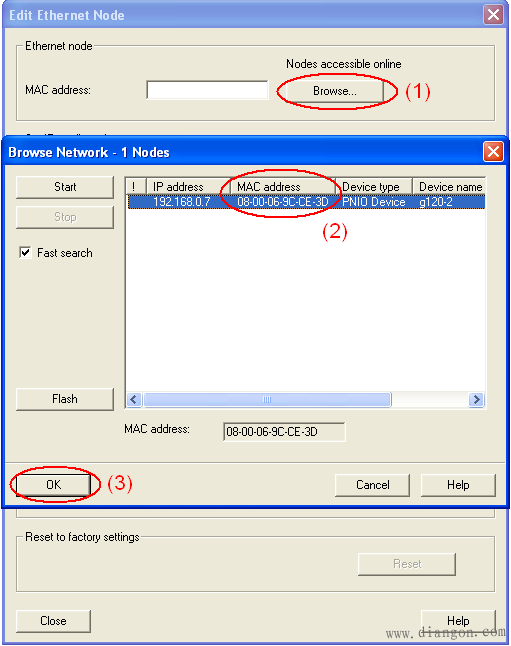

在“Edit Ethernet Node”对话框（图2）中，点击“Browse”按钮，会自动搜索网络中的Profinet IO设备，并显示在列表中。
选中要分配IP地址的变频器（根据MAC地址选定，该地址在出厂时由厂家为每台Profinet IO设备分配，唯一并且不可修改；G120控制单元的MAC地址存储于参数r61002），并点击“OK”按钮。

图2

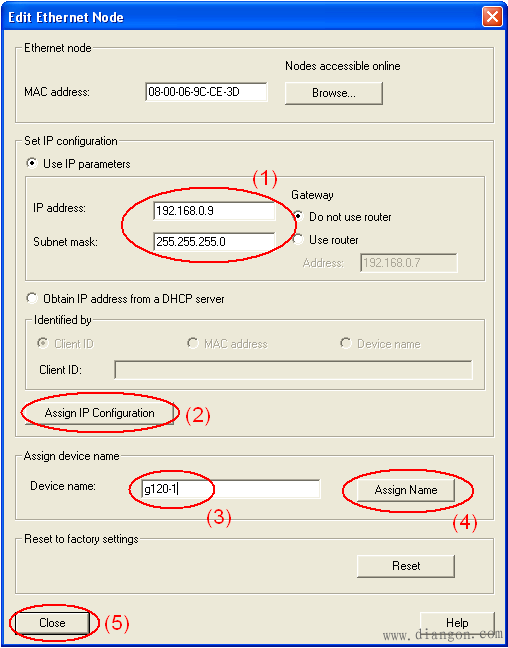

然后，根据图3中的顺序，为变频器设置IP地址，子网掩码（设置后，点击“Assign IP Configuration”按钮分配），设备名称（必须以字母开头，设置后，点击“Assign Name”按钮分配），点击“Close”按钮关闭对话框。

图3

至此，即完成了对变频器IP地址的设置。

IP地址相关参数：
r60000，设备名称；
r60001，IP地址；
r60002，MAC地址；
r60003，网关；
r60004，子网掩码。
