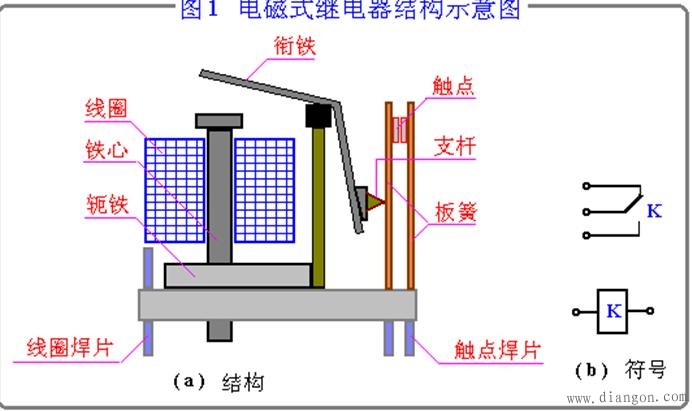

继电器是一种电子控制器件，通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。继电器的种类较多，如电磁式继电器、舌簧式继电器、启动继电器、限时继电器、直流继电器、交流继电器等。但应用于电子电路的，用得最广泛的就是电磁式继电器了。 通常，电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。 其实，电磁式继电器又可分为直流与交流两种。区分如下：凡是交流电磁继电器，其铁芯上都嵌有一个铜制的短路环。而直流继电器是没有的。  |
