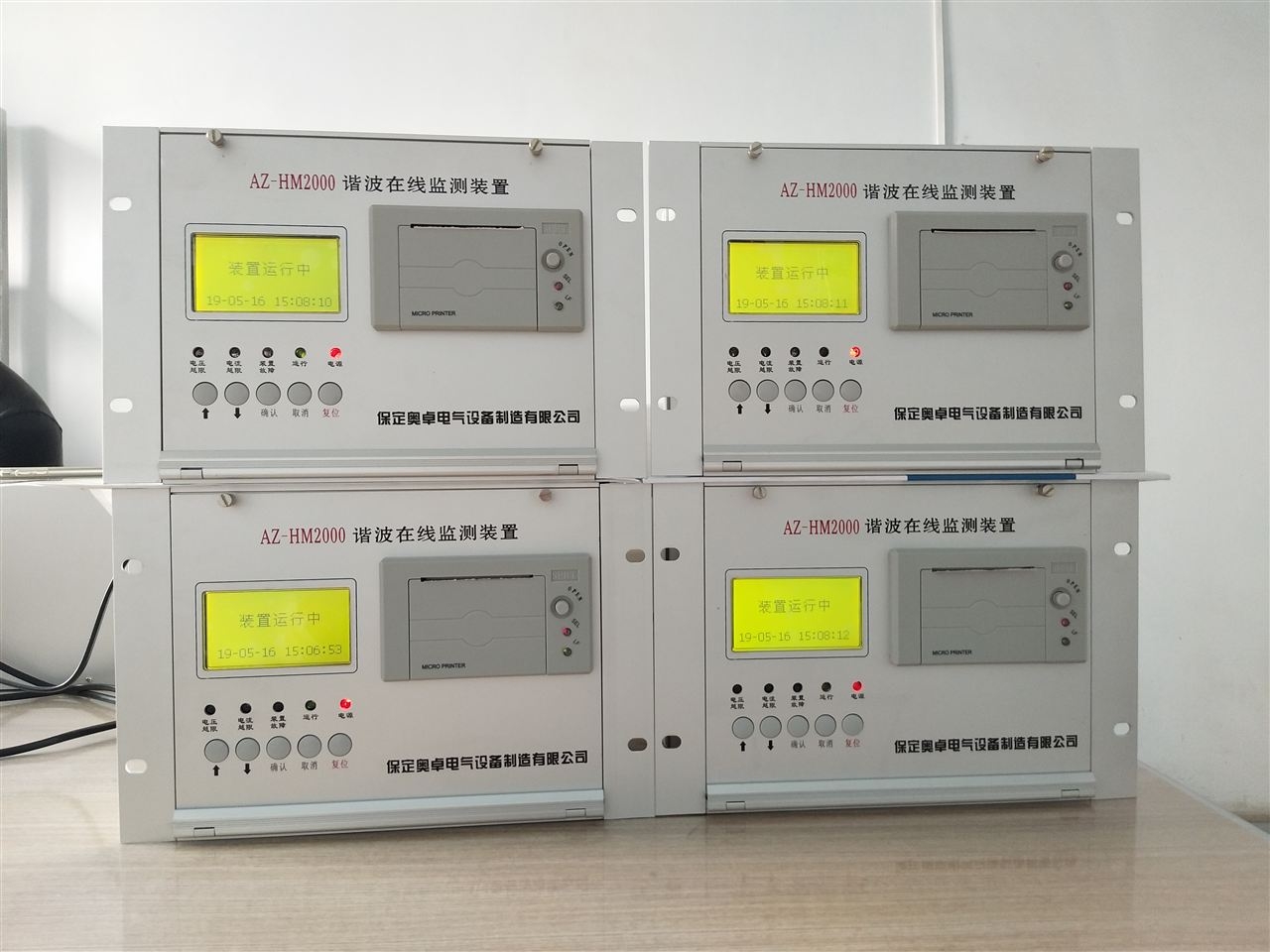

谐波在线监测装置技术要求

谐波在线监测装置可以满足以下要求：

⑴技术参数

①工作电源：DC220V，功耗≤20W。

②信号的测量范围：电压：5~120V；PT回路功耗 0.5VA/相。电流：0.25 A ~5 A；③CT回路功耗 0.5VA/相。

④报警节点容量：AC250V，5A；DC30V，5A。

⑤通信接口：RS232/485（任选其一，请在订货时说明），波特率1200～9600bps。

⑥通信规约：内置三种通信规约CM90、CDT、MODBUS。

⑵功能要求：

①采用先进的工业级*处理器，具有强大的数据处理能力和逻辑、控制能力。

②装置采用频率自动锁定技术，当系统频率发生变化后，装置仍能得出正确的分析结果。

③基于快速傅里叶变换原理，运算结果快速准确，可对电力线路的基波及2至21次谐波电压、电流、总谐波畸变率进行日常监测。

④监测方式灵活，可通过设定采样间隔和连续越限次数来避开暂态越限。

⑤报警条件可根据实际需要选择总谐波畸变率越限报警、电压和电流的某次谐波值越限报警，限值可修改。

⑥越限时自动打印相关信息，并通过通信接口上传数据。

⑦人机界面友好，汉字显示，操作简单、直观。

⑧装置可记录30条越限记录。

⑨满足35KV变电所10KV供电系统谐波检测，且与变电所无人值守厂家电力监控系统配套使用。
