555定时器组成的多谐振荡器

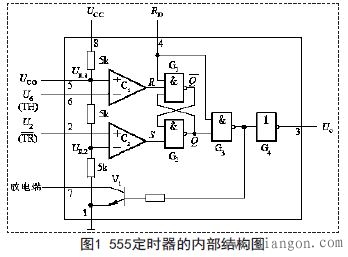

　　555定时器的内部结构（如图1所示）：

　　（1）分压器

　　①5脚悬空时。

　　②5脚外接控制电压时。

　　（2）电压比较器

　　电压比较器C1和C2是两个结构完全相同的理想运算放大器。比较器有两个输入端，分别用1和0表示相应输入端上所加的电压，用表示比较器的比较结果（1代表高电平，0代表低电平）。

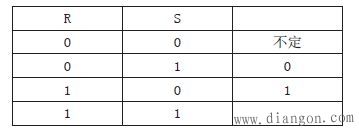

　　（3）基本RS触发器

　　（4）放电三极管

　　V1是一个集电极开路的放电三极管。当时，V1导通；当时，V1截止。

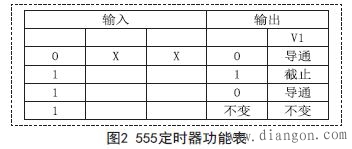

　　555定时器功能表（如图2所示）555定时器功能表基本说明了555定时器的功能。

　　555定时器组成的多谐振荡器

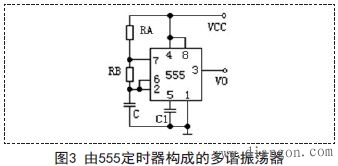

　　由555定时器构成的多谐振荡器如图3所示，RA,RB和C是外接定时元件，电路中将高电平触发端（6脚）和低电平触发端（2脚）并接后接到RB和C的连接处，将放电端（7脚）接到RA,RB的连接处。由于接通电源瞬间，电容C来不及充电，电容器两端电压为低电平，小于（1/3）Vcc,故高电平触发端与低电平触发端均为低电平，输出为高电平，放电管V1截止。这时，电源经RA,RB对电容C充电，使电压按指数规律上升，当上升到（2/3）Vcc时，输出为低电平，放电管V1导通，把从（1/3）Vcc上升到（2/3）Vcc由于放电管V1导通，电容C通过电阻RB和放电管放电，电路进人第二暂稳态，其维持时间的长短与电容的放电时间有关，随着C的放电，下降，当下降到（1/3）Vcc时，输出为高电平，放电管V1截止，Vcc再次对电容C充电，电路又翻转到第一暂稳态。
