西门子PLC和触摸屏顺序随机控制8个指示灯

目的：用plc和触摸屏(威纶通)控制8个指示灯。

要求：8个指示灯无序动作，也可以是4个指示灯无序动作，动作的顺序可以在触摸屏上设置，动作的时间间隔也可以设置。

示例：如果是8个灯动作，比如最常见的是1-2-3-4-5-6-7-8-1.这种是简单明显的，但是可以通过PLC和触摸屏我可以把顺序控制成1-3-4-2-5-6-7-8，也可以5-6-7-1-2-3-4-8.。。。。。。。依次规律进行。如果是4个灯动作，顺序也是可以设置，动作如上规律。

回复：编程思路是这样：

在触摸屏内设置8个字节存储器：VB100~VB107和1个字存储器CW20，且与PLC通讯。

1、其VB100~VB107这8个字节存储器分别作为8个灯泡的选中标志区：VB100为第1灯泡的选中标志区，VB101为第2个点亮灯泡的选中标志区，……VB107为第8个点亮灯泡的选中标志区。这8个灯的标志存储器的置数内容分别置数为0~7这8个数字（互不重复）：旗置数=0的存储器对应的灯为第1个点亮，置数=1的存储器对应的灯为第2个点亮 ……置数=7的存储器对应的灯为第8个点亮。触摸屏可对VB100~VB107随意设定0~7这8个数，就可实现对这8个灯动作顺序的随意改变。

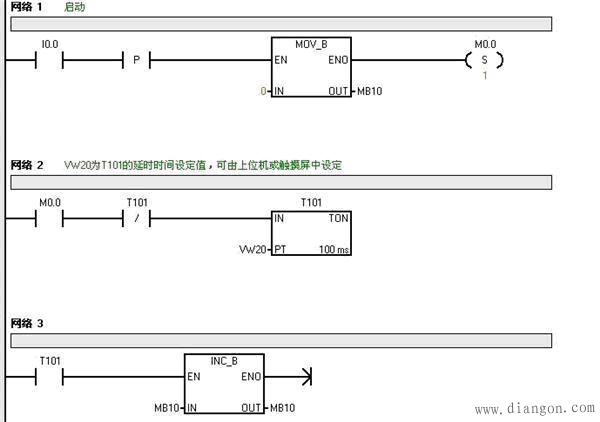

2、用定时器T101作自振荡器，其定时时间不设为具体数值，而用VW20代替，其VW20可由触摸屏设定，这样就可实现动作的时间间隔也可以随时设置的作用。

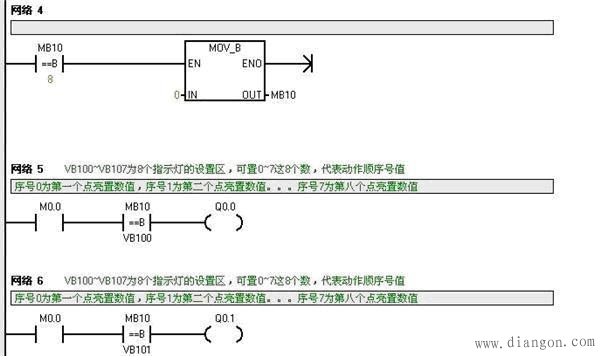

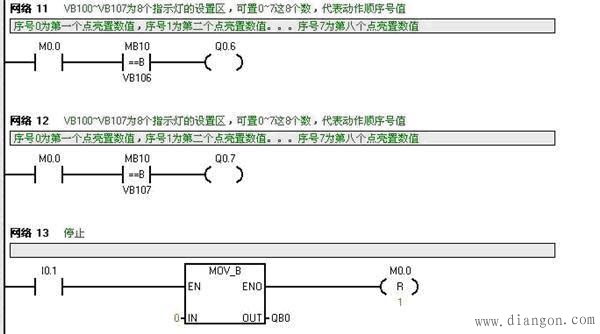

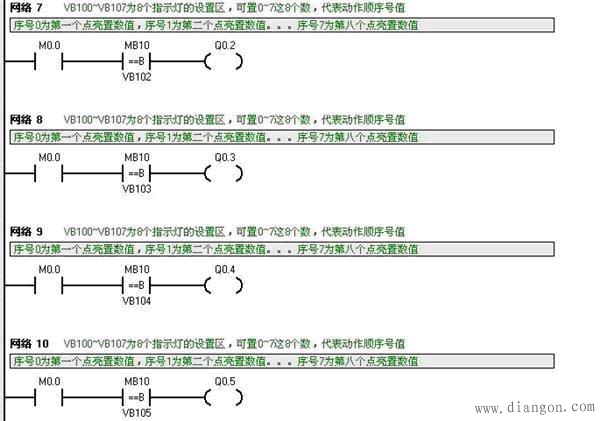

3、顺序随意控制的构思：为实现8个灯能按各自标示区（即VB100～VB107）置数的大小依次点亮，实现的办法是采用一个计数器（MB10），计数器由0开始，按给定的间隔进行加1计数，加到数=8立即请0，重新由0作加1计数。这样：MB10的值将在0～7这8个数字变化，在计数过程中，又时时用计数器的计数值（MB10）与VB100～VB107的值进行比较，与MB10值相等的标示区对应的灯亮，如：当MB10=0时,如VB103=0,则使VB103对应灯（Q0.3）为第一个点亮，接着MB10=1,如 VB00=1,则使VB100对应灯（Q0.0）为第二个点亮……从而实现按8个标示区的数由0、1、2…7，依次点亮。按上述2、3二点思路进行编程就是本程序的编程技巧之处。下面用S7-200编程如下，供你参考：
