熔断器的作用和原理

所谓熔断器，根据这么名字也能明白个一二，即熔化、断开的器件。其作用原理非常简单：我们知道，当电路如果发生短路时瞬间的电流会非常高，同时会使导电线发热。如果电路中没有熔断器来保护，那么很可能就烧坏用电设备了。

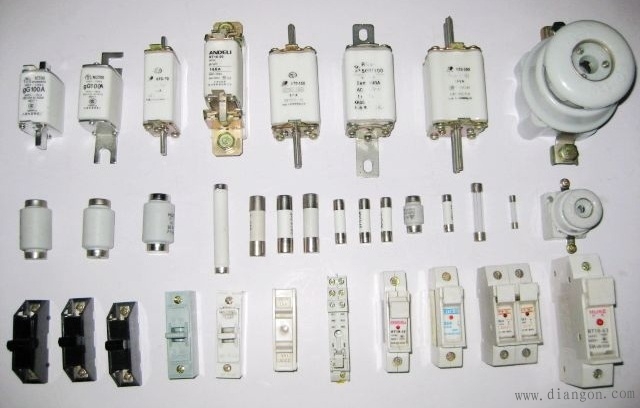

为了保护用电设备不会被偶然短路而烧坏，人们发明了熔断器并将其串联接入电路中，其关键部分就是熔点较低的特殊金属导线或导电片，当发生短路、过载等产生的大电流会时熔断器的导电部分升温、达到熔点熔化、断开而失去链接切断了电流。从而保护了用电设备。保险丝大保险管家应该听说过，那便是熔断器了。如下图所示一些适用于低电压环境下的低压熔断器，它们广泛应用于各种电气设备及数码电子产品内部。

高压熔断器：工作原理基本一样，主要区别是熔丝管中填充用于灭弧的石英砂细粒。其主要应用于高压环境下，如高压输电线路、变压器、变电所等环境起到为防止电器设备因过载和短路而烧坏的作用。如下图所示为高压熔断器的典型外观：

　　熔断器的结构简单，使用方便，是一种过电流保护器，广泛用于电力系统、各种电工设备和家用电器中作为保护器件。熔断器主要由熔体和熔管以及外加填料等部分组成。使用时，将熔断器串联于被保护电路中，当被保护电路的电流超过规定值，并经过一定时间后，由熔体自身产生的热量熔断熔体，使电路断开，从而起到保护的作用。以金属导体作为熔体而分断电路的电器，串联于电路中，当过载或短路电流通过熔体时，熔体自身将发热而熔断，从而对电力系统、各种电工设备以及家用电器都起到了一定的保护作用。具有反时延特性，当过载电流小时，熔断时间长；过载电流大时，熔断时间短。因此，在一定过载电流范围内至电流恢复正常，熔断器不会熔断，可以继续使用。
