西门子plc实现用四个开关控制一个照明灯，任何一个开关都可以控制照明灯的亮与灭。 控制方案设计
1．输入/输出元件及控制功能
输入/输出元件及控制功能
|
|
PLC软元件 |
元件文字符号 |
元件名称 |
控制功能 |
|
输入 |
I0.0 |
S1 |
开关1 |
控制灯 |
|
I0.1 |
S2 |
开关2 |
控制灯 |
|
I0.2 |
S3 |
开关3 |
控制灯 |
|
I0.3 |
S4 |
开关4 |
控制灯 |
|
输出 |
Q0.0 |
EL |
灯 |
照明 |
2．电路设计 设四个开关为I0.3、I0.2、I0.1、I0.0，根据控制要求可知，任何一个开关闭合时，灯都亮，如果再闭合一个开关时灯灭。也就是说，任何两个开关闭合时灯都灭，以此类推，可知当有奇数个开关闭合时灯亮，当有偶数个开关闭合时灯都灭，由此列出真值表如下表所示。
照明灯显示输出真值表
|
开关4
I0.3 |
开关3
I0.2 |
开关2
I0.1 |
开关1
I0.0 |
照明灯
Q0.0 |
说 明 |
|
0 |
0 |
0 |
0 |
0 |
0 |
0个开关动作时灯亮 |
|
1 |
0 |
0 |
0 |
1 |
1 |
一个开关动作时灯亮 |
|
2 |
0 |
0 |
1 |
0 |
1 |
一个开关动作时灯亮 |
|
3 |
0 |
0 |
1 |
1 |
0 |
两个开关动作时灯灭 |
|
4 |
0 |
1 |
0 |
0 |
1 |
一个开关动作时灯亮 |
|
5 |
0 |
1 |
0 |
1 |
0 |
两个开关动作时灯灭 |
|
6 |
0 |
1 |
1 |
0 |
0 |
两个开关动作时灯灭 |
|
7 |
0 |
1 |
1 |
1 |
1 |
三个开关动作时灯亮 |
|
8 |
1 |
0 |
0 |
0 |
1 |
一个开关动作时灯亮 |
|
9 |
1 |
0 |
0 |
1 |
0 |
两个开关动作时灯灭 |
|
10 |
1 |
0 |
1 |
0 |
0 |
两个开关动作时灯灭 |
|
11 |
1 |
0 |
1 |
1 |
1 |
三个开关动作时灯亮 |
|
12 |
1 |
1 |
0 |
0 |
0 |
两个开关动作时灯灭 |
|
13 |
1 |
1 |
0 |
1 |
1 |
三个开关动作时灯亮 |
|
14 |
1 |
1 |
1 |
0 |
1 |
三个开关动作时灯亮 |
|
15 |
1 |
1 |
1 |
1 |
0 |
四个开关动作时灯灭 |

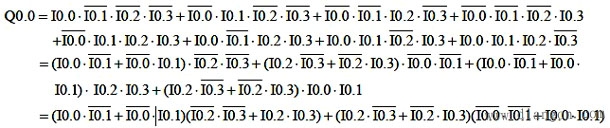

由真值表写出逻辑表达式如下：

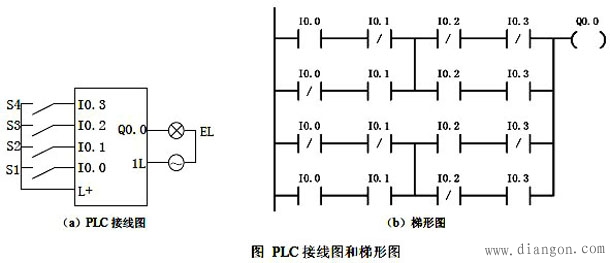

根据逻辑表达式画出PLC 接线图和梯形图，如下图所示。
 |
