PLC控制红绿灯毕业设计

plc控制红绿灯信号

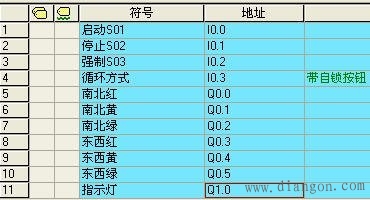

设置一个控制开关S01，当它接通时，信号灯控制系统开始工作，且先南北红灯亮，东西绿灯亮。设置一个控制开关S02，其工作方式见设计要求2选定。
工艺流程如下：
1、南北红灯亮并保持15秒，同时东西绿灯亮，但保持10秒，到10秒时东西绿灯闪亮3次（每周期1秒）后熄灭；继而东西黄灯亮，并保持2秒，到2秒后，东西黄灯熄灭，东西红灯亮，同时南北红灯熄灭和南北绿灯亮。
2、东西红灯亮并保持10秒，同时南北绿灯亮，但保持5秒，到5秒时南北绿灯闪亮3次（每周期1秒）后熄灭；继而南北黄灯亮，并保持2秒，到2秒后，南北黄灯熄灭，南北红灯亮，同时东西红灯熄灭和东西绿灯亮。

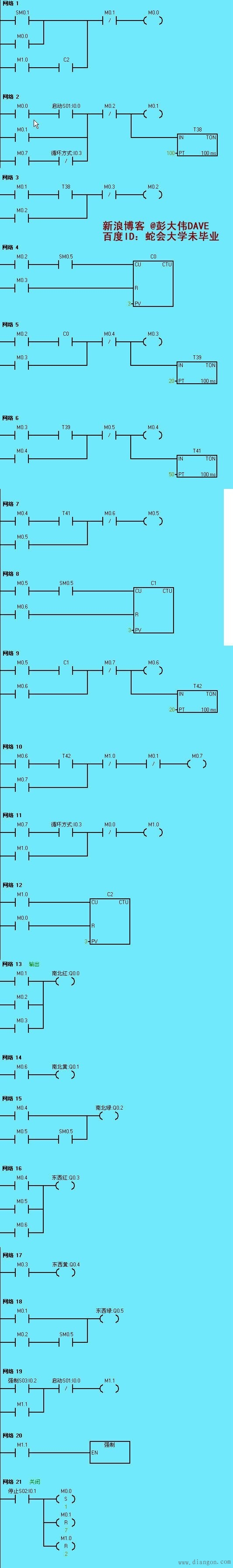

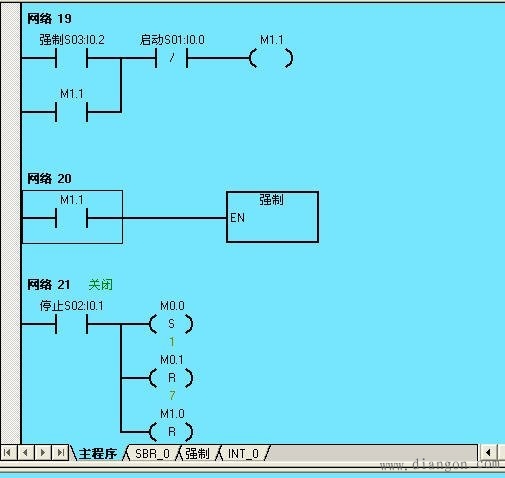

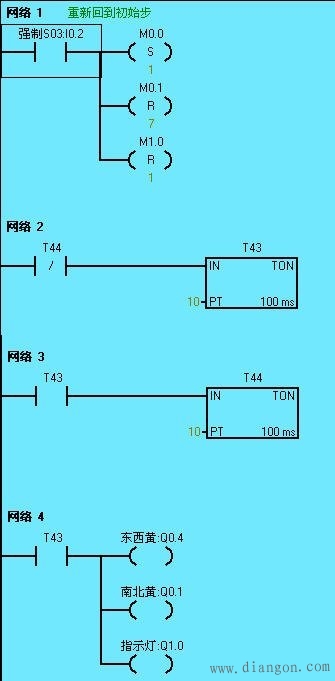

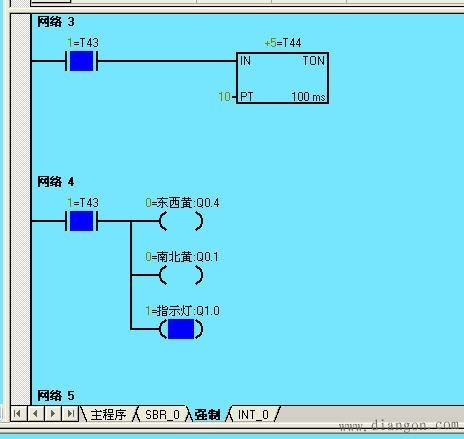

3、上述过程作一次循环，当强制按钮S03接通时，南北黄灯和东西黄灯同时亮，并不断闪亮（每周期2秒）；同时将控制台指示灯点亮并关闭信号灯控制系统。控制台指示灯及强制闪烁的黄灯在下一次启动时熄灭。
设计要求：
A，红绿灯连续循环与单次循环可按S07自锁按钮进行选择，当S07为0时红绿灯连续循环，当S07为1时红绿灯单次循环；
B，红绿灯连续循环，按停止按钮S02红绿灯立即停止；当再按启动按钮S01红绿灯重新运行；
C，连续作3次循环后自动停止，中途按停止按钮S02红绿灯完成一次循环后才能停止。
