集电极开路输出能不能降压？

其中有一个是光电传感器，就是监测物体的有无，放大器型号是Keyence的LV-N11N，输出是npn集电极开路，但是这样的话，貌似高电平时候，输出电压就会在30V左右，而我们现在的NI(National Instruments)的数据采集板卡只能采集 -10~10V的信号。所以我就想能不能将这个传感器的高电平信号降到10V以内，同时避免信号干扰之类的现象呢？

回复：可有3种方法实现0~10V输出：

图一、用数据卡的10V电源

图二、电阻分压式输出0~10V

图三、电阻分压、射极跟随器输出0~10V

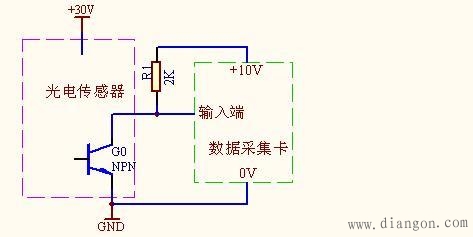

1、如数据卡本身为10V电源供电，可借用数据卡的10V电源的正极接一电阻的上端，电阻另一端接光电传感器的集电极输出端，此端再接数据卡的输入端，数据卡的地接传感器的地。其输出为0~10V，见上图一。

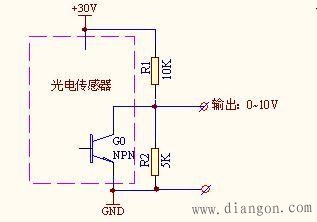

2、如数据采集卡输入阻抗很大（即输入电流极小），可用2个电阻：R1=10KΩ, R2=5KΩ，将R1一端接传感器的电源（ 30V),另一端接R2的一端，且与传感器输出口相接作输出点。R2的另一端接地（GND），这样当传感器内晶体管截止时，其输出为R1与R2的分压值（即30×5÷15）=10V，当传感器内晶体管导通时，其输出=0V，即可实现0~10V变化输出。见上图二。

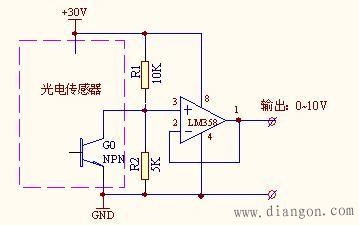

3、如数据采集卡要求输入电流较大，可按图三，即再加一级运算放大器组成电压跟随器，其输出可提供较大输入电流。

上面的2与3接法是利用光电传感器的电源，不需另加电源。
