关于如何使用WinCC Industrial Data Bridge将WinCC的实时数据通过opc DA记录到MS Access、MS SQL Server和Oracle数据库中
1 WinCC Industrial Data Bridge简介
1.1 功能
WinCC/IndustrialDataBridge(工业数据桥)利用标准接口将自动化层(控制器)连接到IT世界，并保证了双向的信息流。这些类型接口的例子包括自动化领域里的OPC和IT世界内的SQL数据库。你可利用众多不同的标准接口(其中包括OPC，SQL， OLE-DB，Office格式)，将不同制造商生产的系统集成在一起。你可在合宜定价的基础上，利用标准软件包完成系统组态(不需要编程)。通常，带有OPC DA服务器接口的 WinCC是数据源，而一个外部数据库则是数据目的地。
取决于数据数量，授权可以128、 512、2K和10K个变量提供。
在不同的制造商生产的自动化系统之间，通过“IndustrialDataBridge” 进行数据交换(例如通过OPC)。通过“ IndustrialDataBridge” 连接 OPC服务器能在不同设备数据源和目的地之间通讯。
• 通过OPC接口，可以连接由众多不同制造商生产的SCADA和监视系统。
• 将过程数据存储在Excel或Acces 等办公软件内。也可集成数据库，以便归档大量数据。
• SQL数据库可用作已采集到的生产数据目的地。系统可在事件驱动基础上，使用OPC模块，从数据源传输数据，或者利用发送/接收模块直接从控制器传输数据。
• 应用一个数据库作为数据源，你可将配方或设定值直接传输到 WinCC或传输到一个控制器。当这样做时，你可应用OPC DA数据访问，WinAC ODK或发送/接收模块作为到达数据目的地的接口。
1.2 优点
• 将自动化层连接到IT环境
• 使用众多不同的标准接口(其中包括OPC，SQL，OLE-DB，Office 格式)集成由不同制造商生产的系统
• 使用标准软件的简单、价格合理的组态(不需要编程)
• 在几个系统之间同时进行高性能的数据交换
2 使用WinCC Industrial Data Bridge将WinCC的实时数据通过OPC DA记录到Oracle数据库中
2.1 WinCC Industrial Data Bridge支持Oracle 9i数据库。在Oracle 9i数据库管理台的表空间中建立相应的数据表结构。如图1所示。

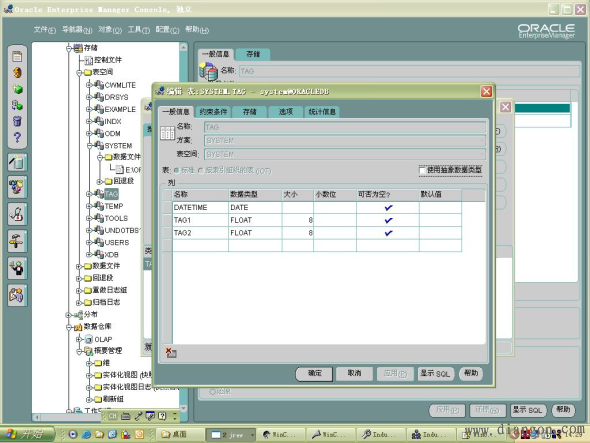

图1：建立Oracle表结构
2.2 打开Industrial Data Bridge，根据向导新建连接，数据源类型选择”OPC Data Access”，数据目标类型选择”Database”。 如图2所示。

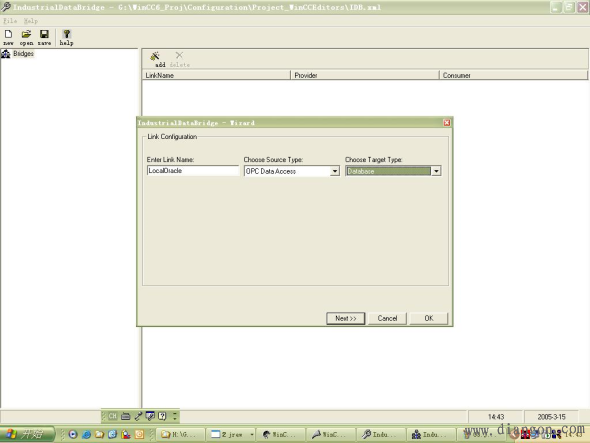

图2：新建连接
2.3 单击上方的”Browse”按钮浏览本地或网络计算机的OPC Server，选择”OPCServer.WinCC”。 如图3所示。

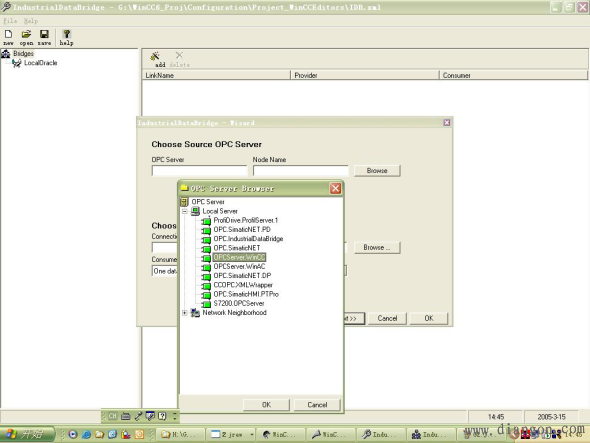

图3：选择数据源的OPC Server
2.4 单击下方的”Browse”按钮指定OLE DB Provider，即数据库驱动。并在连接中指定数据库名称，登录的用户名和密码，系统生成连接字符串。如图4和图5所示。

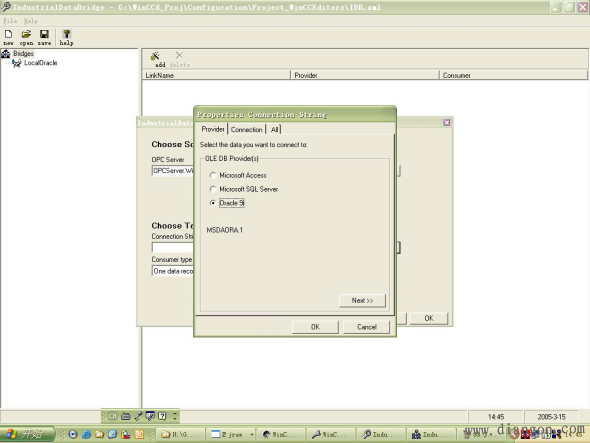

图4：选择数据库驱动

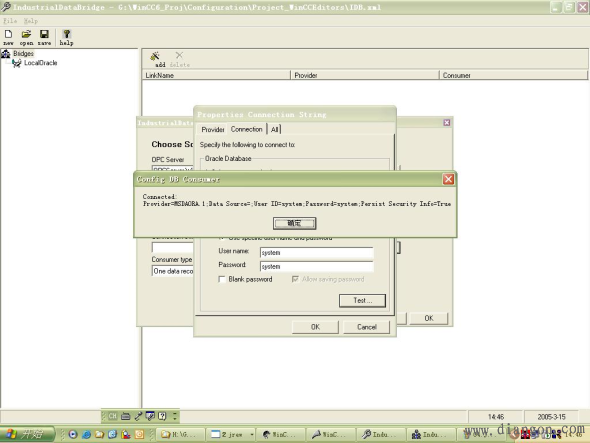

图5：输入数据库名称，登录用户名和密码
2.5 新建组，在组设定中指定更新周期、发送数据的死区以及发送条件。如图6所示。

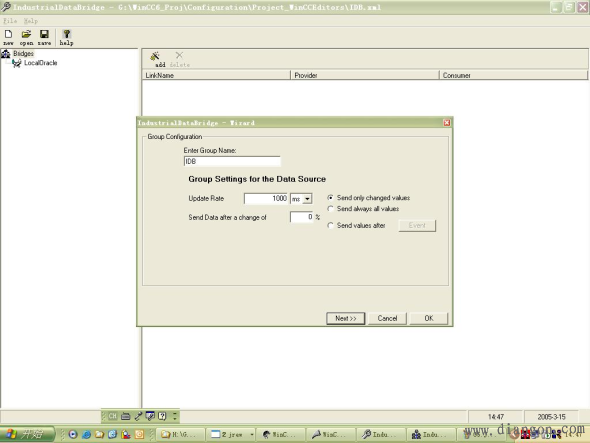

图6：设定组属性
2.6 在连接组的导航台右侧，单击”add”，在组态数据源的OPC条目中添加WinCC变量管理器中的变量，指定相应的数据类型。在组态数据目标数据库变量中选择相应的数据库和表格，以及数据列和时间列。完成组态后保存.xml文件。如图7和图8所示。
注意：
添加变量时须激活WinCC项目，开启WinCC的OPC Server。
确认数据源的变量和数据目标的列名类型一致，实际应用中，数据源和数据库中某些数据类型并不吻合。

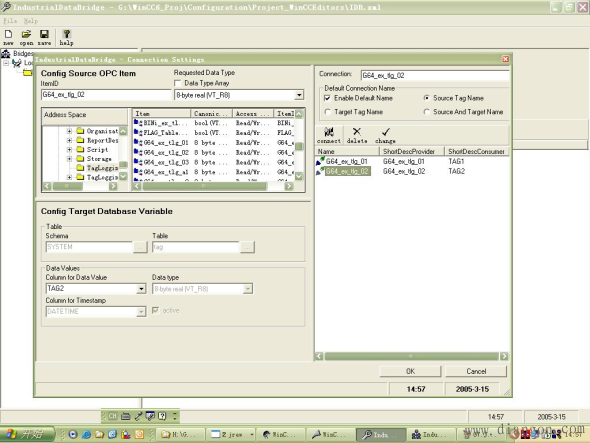

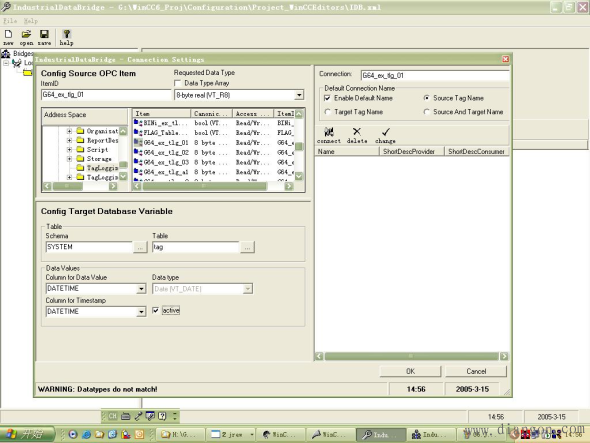

图7：选择数据源变量
图8：选择数据库表格列名
2.7 用Industrial Data Bridge Runtime打开.xml文件，单击”connect”连接数据库，连接初始化后，单击”start”开始运行。如图9所示。

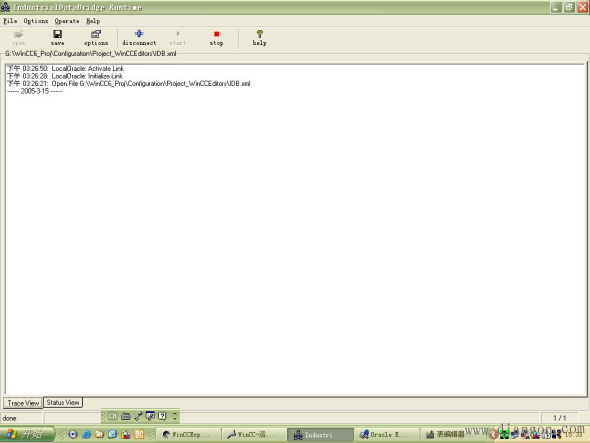

图9：运行Industrial Data Bridge Runtime
2.8 在Oracle数据库管理台中查看数据记录。如图10所示。

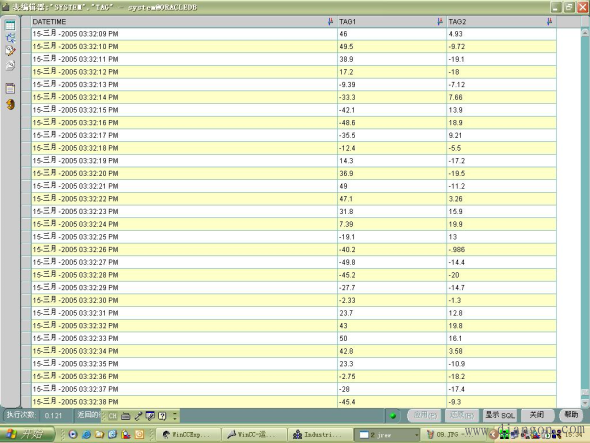

图10：Oracle数据记录
如果数据库选择MS Access和MS SQL Server，组态步骤和Oracle一样。 |
