永磁型和混合型步进电机的工作原理

　　步进电机常用于精密控制应用，并采用像微步进的技术来减轻电机振动。图1显示了永磁型步进电机及混合型步进电机的工作原理图解。步进电机以数字脉冲形式工作，通常称作同步电机或脉冲电机。步进电机通过导通及关闭MOSFET来控制转动。

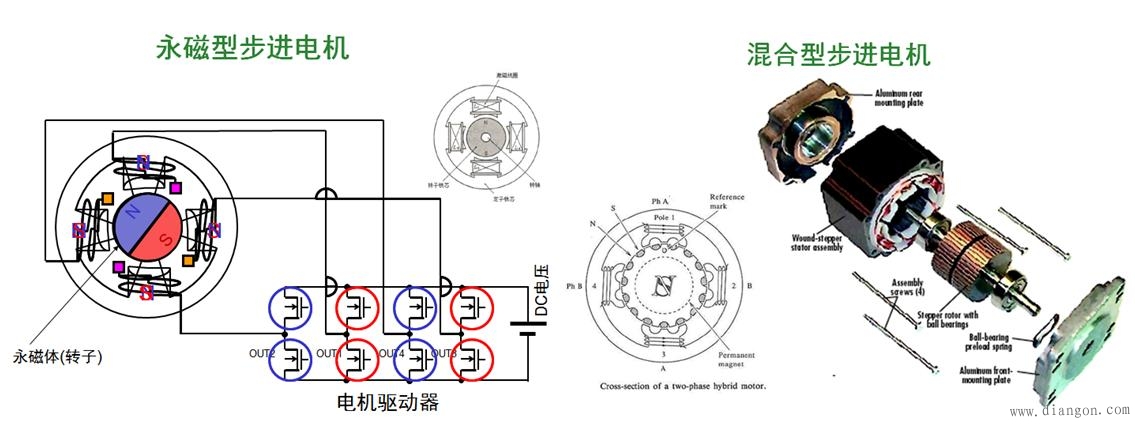

　　图1. 永磁型及混合型步进电机的工作原理图

　　以图1左侧为例，当电流流过MOSFET开关OUT1和OUT2时，永磁转子的位置如左图所示。控制OUT1、2、3及4的电流，就可以控制转子位置。转角与脉冲数量成正比，转速与脉冲的频率成正比。您可以藉控制脉冲数量来精密地控制转子位置，使其适合于定位。
