集电极开路NPN输出型的编码器信号如何接入正逻辑的PLC? 通过上拉电阻吗？

集电极开路NPN输出型的编码器信号如何接入正逻辑的plc? 通过上拉电阻吗？

答：对于正逻辑的PLC（即24V的负极接PLC输入侧的COM）用集电极开路NPN输出型的编码器，只加上拉电阻是不行的，原因为：

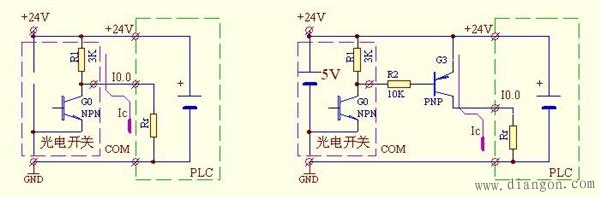

编码器输出为1时（即编码器内的晶体管截止），虽然能提供 24V电源电压给PLC的输入端，但集电极的负载电阻（R1）串在其中，使PLC输入点的电压变小（见下左图）：其输入电压 UI0.0 = 24×Rf/(R1 Rf), 即输入给I0.0的脉冲的电压幅度低于24V,不能使PLC内部计数器可靠计数。最好采用下右图电路：用一PNP晶体管G3，其发射极接 24V，集电极接I0.0输入端，基极串接一只10K 电阻接编码器的输出端。这样连接PLC就可正常工作。其原理为：当编码器输出为1（编码器内的晶体管G0 截止）时，G3管基极电位=24V, 使G3管截止无输出（相当输入开关断开），当编码器输出为0（编码器内的晶体管导通）时，R2给G3管提供基极电流。使G3导通，此时的G3（相当输入开关闭合）将 24V电压加给PLC输入端，使UI0.0 = 24V。见下右图Ic：

你也可以在网上查看《“再出几道电路知识题，望大家参与”之三》一文，此文中的第6题回答的内容，就是你所要问的问题。

又问：……麻烦你可不可以讲一下正逻辑与负逻辑编码器的区别谢谢

答：正逻辑一般是指控制线路的公共地接电源的负极，这样输出0为0V电位，输出1为高电位（如 24V），负逻辑是指控制线路的公共地接电源的正极，这样输出0为0V电位，输出1为负电位（如-24V）由NPN型晶体管组成的电路其公共地取电源的负极，故由NPN型晶体管组成的电路为正逻辑电路，而由PNP型晶体管组成的电路其公共地取电源的正极，故由PNP型晶体管组成的电路为负逻辑电路。见下图：
