一、判断
1、由于P型半导体中的多数载流子是空穴，空穴带正电，所以P型半导体带正电。（错）
2、已知电阻元件上电压电流为非关联参向，根据P=－UI，所以该电阻元件发出功率。（错）
3、在电路分析中，若电压源不作用，应视为短路；而电流源不作用，应视为开路。（对）
4、叠加定理不仅适用于电路中电压和电流的计算，也适用于功率的计算。（错）
5、半导体的三个特性是热敏性、光敏性和掺杂性。（对）
6、由于N型半导体中的多数载流子是自由电子，自由电子带负电，所以N型半导体带负电。（错）
7、直流情况下，电容元件视为开路，电感元件视为短路。（对）
8、二极管和三极管是非线性元件。（对）
9、基本共集电极放大电路只能进行电流放大，不能进行电压放大。（对）
10、直流情况下，电感元件视为开路，电容元件视为短路。（错）
11、只有电路既放大电压又放大电流，才能称其有放大作用。（错）
12、电路中基本变量是电压和电流。（错）
13、对信号的放大是指对交流信号的放大。（对）
14、基尔霍夫定律的表达式：
1）∑i=0（ = ）； 2）∑I=0（ = ）；3）∑u=0（）=；4）∑Um=0（错）
15、叠加定理适用于线性电路和非线性电路。（错）
16、电路中的基本变量是电压、电流和功率。（错）
17、只要是共射放大电路，输出电压的底部失真都是饱和失真。（错）
18、电阻R1与R2串联连接，总的等效电阻R=R1 R2。（对）
19、串联电路电流相等；并联电路电压相等。（对）
20、基尔霍夫定律适用于有效值和最大值。（错）
21、电容器能够储存电场能量，电感线圈能够储存磁场能量。（对）
22、变压器即能传送直流信号，也能传送交流信号。（对）
23、电阻元件上的电压、电流满足欧姆定律。（错）
24、基尔霍夫定律适用于瞬时值和向量。（对）
25、二极管两端只要加正偏电压，就能正向导通。（错）
26、放大电路必须有合适的静态工作点才能正常放大信号。（对）
27、普通的电阻、电容、电感是线性元件。（对）
28、二极管两端加反偏电压时，一定工作在反向截止区。（错）
29、三极管一定有三个管脚，（对）有三个管脚的一定是三极管。（错）
30、三极管是能够放大电流的器件。（对）
31、二极管、三极管都是是有源元件。（错）
32、由线性元件构成的电路是线性电路。（对）
33、非线性电路全部由非线性元件构成。（错）
34、在电压电流参考方向关联的情况下，欧姆定律的表达式是：U=RI。（对）
35、二极管有两个电极，分别是正极（阳极）和负极（极）。（对）
36、三极管工作在放大状态时，能够放大电流。（对）
二、填空
1、电路是电流流通的路径，我们分析的电路是电路模型（电路模型或实际电路），构成的元件是理想元件（理想元件或实际元件）。
2、基尔霍夫电压定律和基尔霍夫电流定律的内容分别为回路电压之和为0和节点电流之和为 0 ，
表达式形式分别为 u=o 和 I=O 。
3、电荷的定向移动形成电流，正电荷移动的方向是电流的相同方向，负电荷移动的方向与电流方向相反。
4、正弦电流解析式i=220 2021年电工电子期末复习题（附答案）

sin(314t-30°)A，该正弦电流的振幅Im= 220√2 A，有效值
I= 220 A，角频率ω= 314 rad/s，频率f= 50 Hz，周期T= 0.02 s，初相
φi= -30 度。
5、电路中任意一点的电位，是该点到参考点之间的电压，任意两点的电压是两点之间的电位之差，参考点的电位为 0 。

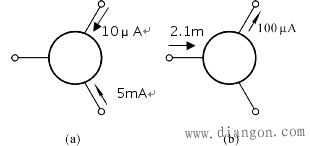

6、三极管有三个电极，分别是基级、发射极、集电极；按结构不同可分为 pnp型

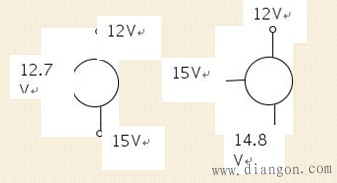

和 npn 型。三极管的三种工作状态分别是：饱和区、放大区、截止区。
7、二极管的单向导电性，是指加正偏电压时二极管导通，加反偏电压时二极管截止。
8、电压的单位是伏特 V ，电流的单位是安培 A ，功率的单位是瓦特 W 。
9、电容的大小用电容量表示，单位是法拉F ；电感的大小用电感量表示，单位是
亨利 H ；电阻是对电流的阻碍作用，用R表示，单位是欧姆 R 。
10、电压源的输出电压恒定不变；电流源的输出电流恒定不变。
11、稳压管正常工作时工作在反向击穿区区，发光二极管正常工作时工作在正向导通区区，光敏二极管正常工作时工作在反向截止区区。
12、叠加定理适用于线性电路，不适用于非线性电路。
13、直流电流是大小和方向不随时间变化的电流，交流电流是大小和方向做周期性变化的的电流。
14、正弦量的三要素是：振幅值、角频率、初相位，其中振幅值的大小表示信号的大小。
15、电阻元件上电压与电流的相位相同、电容元件上电压滞后与电流90°，电感元件上电压超前与电流90°。
16、三极管三种接法分别是：共发射极极接法、共基极接法和共集电极极接法；分别构成的基本放大电路分别是：共发射极极放大电路、共基极放大电路和共
集电极极放大电路。其中的共基极放大电路既能放大电压，也能放大电流。
17、变压器是能够变换电压的元件，还能变换阻抗和电流。变压器只能传输交流信号，不能传输直流信号。
18、杂质半导体有 P 型半导体和 N 型半导体，由它们构成PN节，PN节具有单向导电性，可以做成半导体器件。
三、简答
1、电工电子中学过的电子元器件都有那些？
电阻电容电感
2、有电压的地方一定有电流，对吗？举例说明？-
不对放大电路开路时电路为0
3、什么是二极管的单向导电性？二极管的单向导电性有哪些应用？
正向导通反向截止整流电路
4、列举几种特殊的二极管，说明他们各自的工作区域分别是什么？
发光二极管稳压二极管光敏二极管正向导通区反向击穿区反向截止区
5、画出电阻、电容、电感的电路符号，说明他们时候是线性元件？
电阻量电容量电感量恒定不变时为线性元件
6、放大的实质是什么？为什么说三极管是有源元件？二极管是不是？
把直流电源的直流电能转换成交流信号的交流电能三极管能够进行能量转换二极管不是
7、基本共集电极放大电路有什么特点？
Au》=1 输入电阻大输出电阻小
8、简述电工电子第一学期所学内容。
电路模型与电路变量电路元件电压源和电流源基尔霍夫定律戴维南定理与叠加定理正选交流电的基础知识正选交流电路中单一元件的约束关系 plc串联电路互感与变压器半导体的基本认识二极管三极管放大电路的基本组成和分析方法多级放大电路
四、分析计算
1、一理想变压器原绕组N1=2000匝，接在220V的正弦电压上，副绕组两端接负载电阻RL=5.5W，测得副绕组端电压为11V。求变压比n、副绕组匝数N2、原绕组电流I1。
解：n=u1：u2=220v/11v=20
N2=N1:n=2000/20=1OO匝
Rab=n^2RL=400*5.5Ω=2200Ω
I1=U1/Rab=220V/2200Ω=0.1A

2021年电工电子期末复习题（附答案）

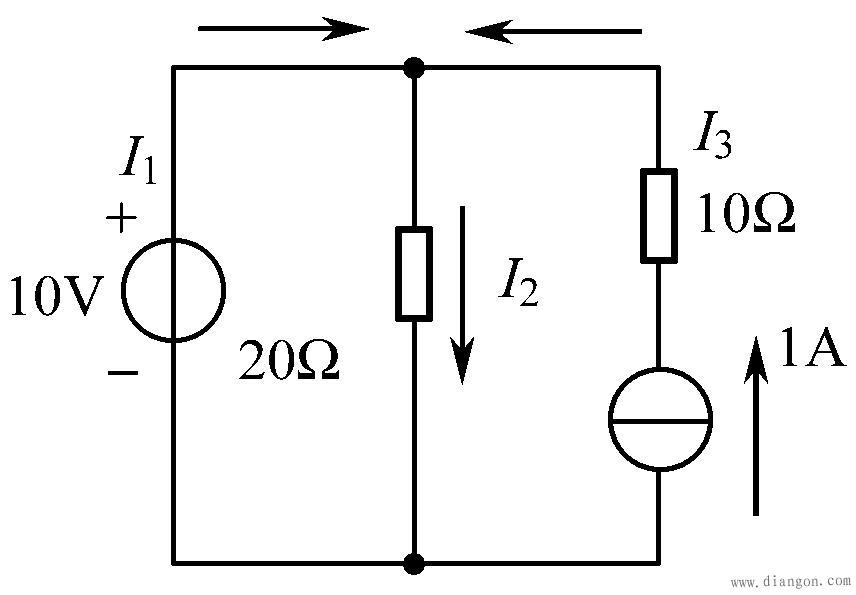

2、用戴维南定理求解图1电路中的支路电流I。
解：判开待求支路得4V求得戴维南等效电路图如下
