CD4051引脚图和引脚功能

CD4051/CC4051是单8通道数字控制模拟电子开关，这东西比较不错，以前以为是非线性的了，但最近工作上用到了，才发现，这东西是线性的。非常好用，4051是8个转1个的电子开关，相当于输入八个，输出 1个，但输入和输出可以兑换，管脚设置，有4个，aa，bb，cc ，还有一个片选，当选中一个通道时，输入和输出用万用表测的大概2百欧的电阻，而且输入和输出可以兑换，关键是全程线性度比较好，实际测出0-5v，线性度，基本没有太大的变化。可以用在ad多路采集，或者是da切换输出。效果应该比较理想，和继电器差不多。但比继电器好在没有声音。如果你不用不上8通道的，还有cd4066四双向模拟开关等其他器件，可以对付很多线性的东西，效果应该都比较理想，顺便提出一个问题，在提升电源电压时，通道之间的内阻会降小，我试了在12v时，内阻可以降到大约100多欧，但aa，bb，cc，片选可能也要相应的提升电平了，比较麻烦。

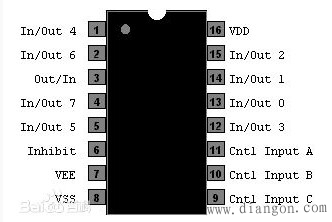

CD4051引脚图

CD4051有A、B和C三个二进制控制输入端以及INH共4个输入，具有低导通阻抗和很低的截止漏电流。幅值为4.5～20V的数字信号可控制峰峰值至20V的模拟信号。例如，若VDD= 5V，VSS=0，VEE=-13.5V，则0～5V的数字信号可控制-13.5～4.5V的模拟信号。这些开关电路在整个 VDD-VSS和VDD-VEE电源范围内具有极低的静态功耗，与控制信号的逻辑状态无关。当INH输入端=“1”时，所有的通道截止。只有当INH=0 时，三位二进制信号才可以选通8通道中的一个通道，连接该输入端至输出。其中VEE可以接负电压，也可以接地。当输入电压有负值时，VEE必须接负电压，其他时候可以接地。

输入状态 接通通道
