改变变频器U/f线的意义

1．改变额定频率时的输出电压

改变基本频率的大小，可以改变额定频率时的输出电压。基本频率的含义是：与变频器的最大输出电压对应的频率，用fBA表示，如图1所示。在图2 (a)中，曲线①是基本U/f线，基本频率等于额定频率fN，对应的电压是额定电压UMN。

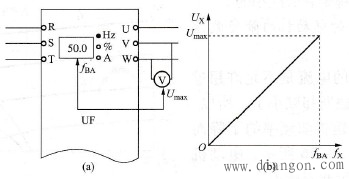

图1 基本频率含义

(a)对应关系；(b)O/f线上的反映

当基本频率增大为fBA1时，与额定频率对应的电压减小为UM1，如曲线②所示。

当基本频率又增大为fBA2时，与额定频率对应的电压减小为UM2，如曲线③所示。

可见，改变基本频率，就可以调整变频器在额定频率时的输出电压。

2．改变任意频率时的输出电压

基本频率不变，改变转矩提升量，可以改变在任意频率下变频器的输出电压。在图2 (b)中，曲线①是基本U/f线，当频率为fx时，变频器的输出电压为Ux0。

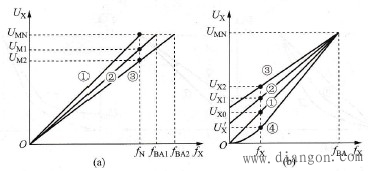

图2 改变压频比的意义

(a)改变基本频率；(b)改变转矩提升

当增加转矩提升量，使U/f线如曲线②所示时，与fx对应的输出电压增加为Ux1。

当继续增加转矩提升量，使U/f线如曲线③所示时，与fx对应的输出电压又增加为UX2。

如要减小输出电压，则采用弱磁U/f线，如曲线④所示。这时，与fx对应的输出电压将减小为Ux'。
