PLC编程口型式

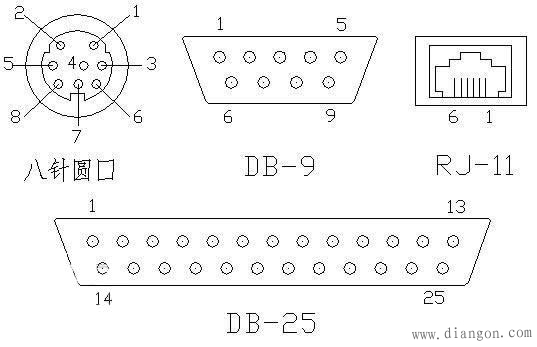

编程电缆一端与PCCOM口相连，另一端与plc编程口相连，PC端COM口均为RS232C接口，DB-9针形插头。而plc编程口按接口标准一般可分为三种，即RS232、RS485、RS422 。按物理结构可分为五种，即八针圆口（DIN-8），九针D形口（DB-9），二十五针D形口（DB-25），RJ11口以及专用接口，其中以前两种居多，各接口引脚排列如图一所示。

图一
做好编程电缆，首先要大概了解一下这三种串行通信接口标准。RS-232、RS-422与RS-485是三种串行数据接口标准，接口标准只对接口电气特性做出规定，而不涉及接插件、电缆或协议，同样一种接口标准可以有不同物理结构，如DB-9 、DB-25等。
RS-232是PC机与通信工业中应用最广泛一种串行接口， RS-232C总线标准设有25条信号线，包括一个主通道和一个辅助通道。多数情况下只使用主通道，常用九条信号线（九针D形口），各引脚定义如表一所示。一般双工通信，仅需几条信号线就可实现，如发送数据线 TXD 和接收数据线RXD以及逻辑线GND，RS232C只能点对点通讯，传输距离短，共模抑制能力差。
RS-485采用平衡发送和差分接收，具有抑制共模干扰能力。它使用一对双绞线，将其中一根定义为A（TXD-/RXD-），另一根定义为B（TXD /RXD ），不需要数字线。速率100kbps及 以下时通信距离达
1200米以上。RS-485 可以联网构成分布式系统，其允许最多并联32台驱动器和32台接收器。RS-485只能实现半双工通信。
RS-232接口引脚定义
25 针 9 针 缩 写 描 述
2 3 TXD 发送数据
3 2 RXD 接收数据
4 7 RTS 请求发送
5 8 CTS 允许发送
6 6 DSR 通讯设备准备好
7 5 GND 信号
8 1 CD 载波检测
20 4 DTR 数据终端准备好
22 9 RI 响铃指示器
表一
RS－422接口标准主为克服RS－232接口标准通讯距离短和传输速率慢而建立。RS－422标准是一种以平衡方式传输标准，使用二对双绞线，每个信号以两根信号线来传输，即发送数据TXD 、 TXD- ，接收数据RXD 、 RXD- ，逻辑电平是由两条传输线之间电位差来决定，采用了双线传输，大大增强了抗共模干扰能力，最大数据速率可达10MbPs（传送15m时）。若传输速率降到90kbPs时，则最大距离可达1200m，可实现全双工通信。
