S7-200与S7-300之间的通讯
|

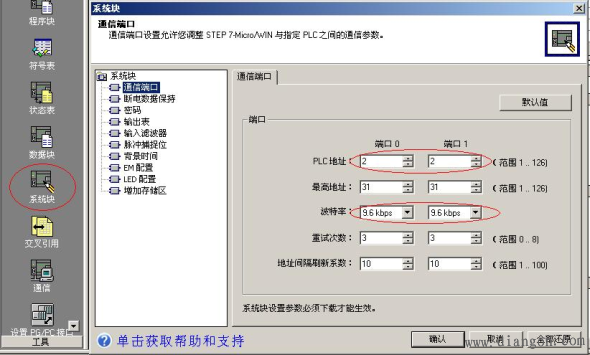

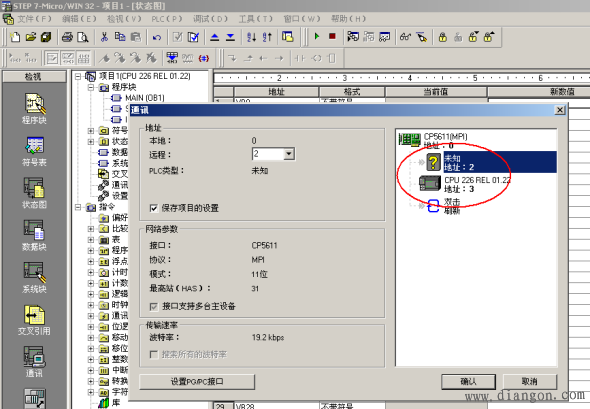

1.S7-200和S7-300进行MPI通信 S7-200 PLC修改MPI地址可以参考下图：

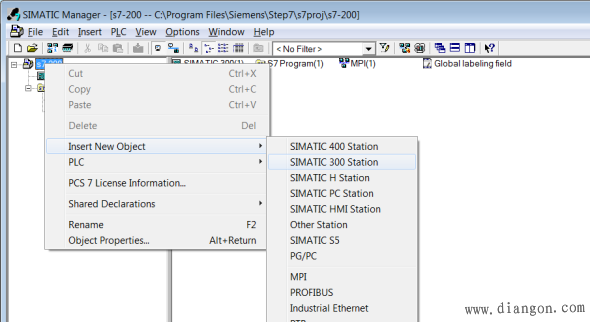

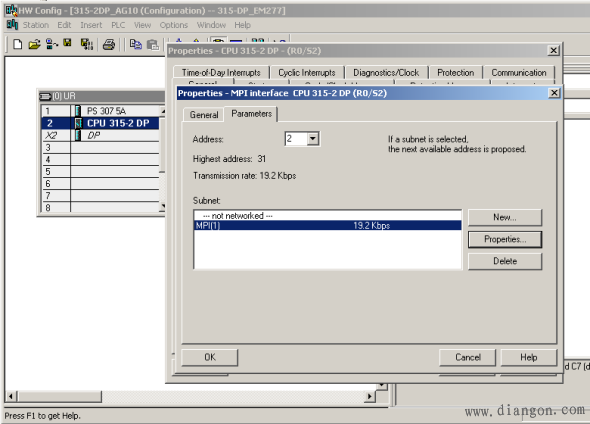

S7-300 PLC修改MPI地址可以参考下图：

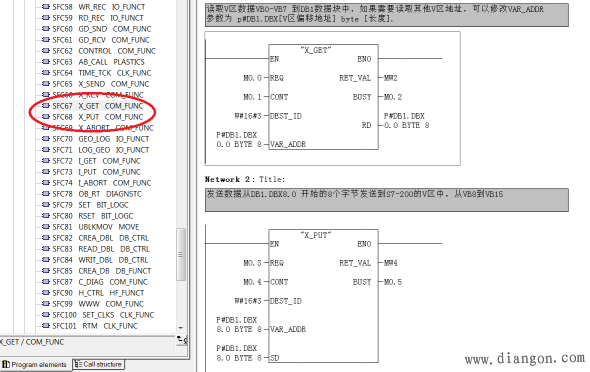

例子程序在OB1当中调用数据读写功能块：SFC67和SFC68，如下图：

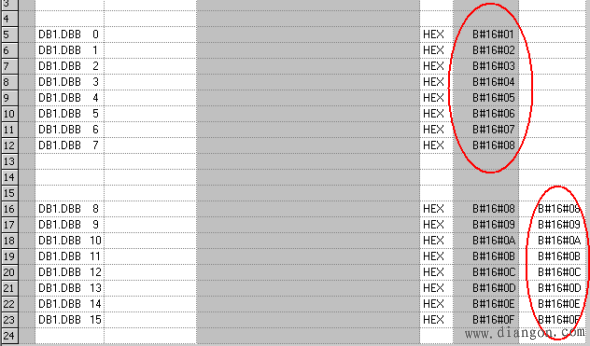

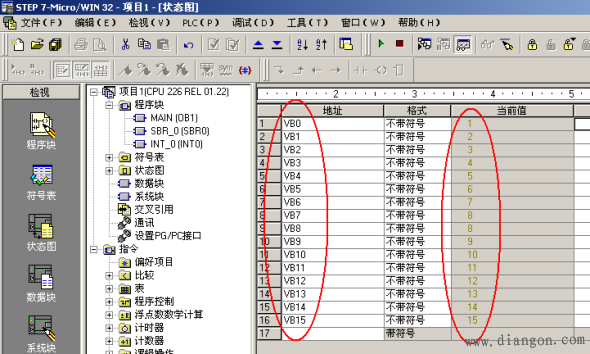

分别在STEP7 MicroWin32 和STEP7当中监视S7-200和S7-300 PLC当中的数据，数据监视界面如下：

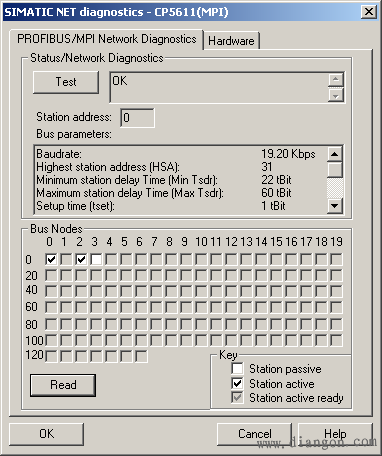

通过CP5611，STEP7 MicroWin32， Set PG/PC Interface可以读取S7200和S7300的站地址，如下图：
2.S7-200和S7-300进行PROFIBUS通信

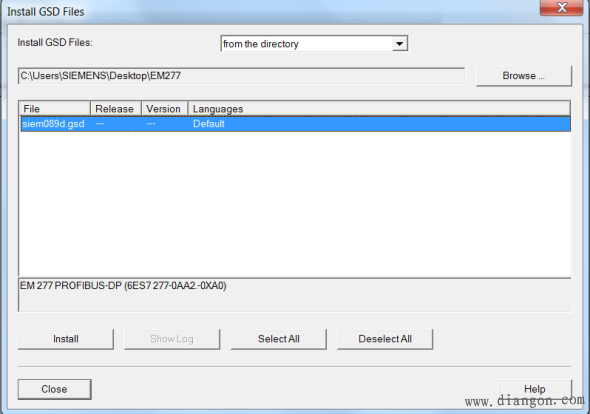

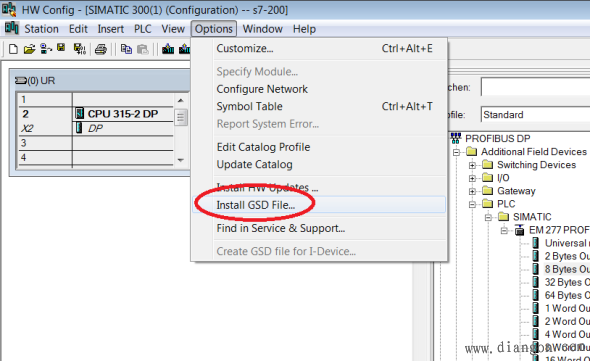

选中STEP7的硬件组态窗口中的菜单 Option® Install new GSD（GSD 文件下载：113652） 导入SIEM089D.GSD文件，安装EM277从站配置文件，如下图：
在SIMATIC文件夹中有EM277的GSD文件：

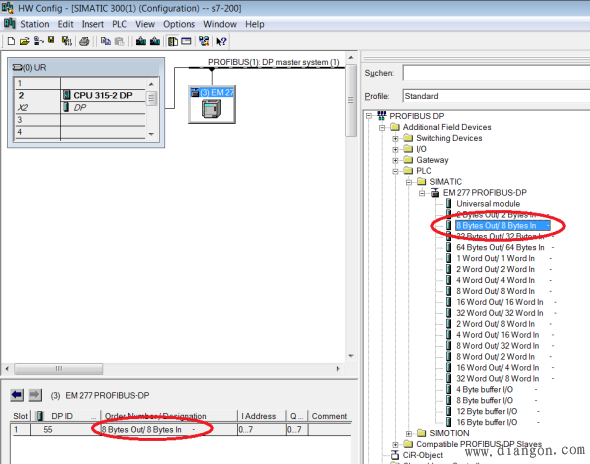

导入GSD文件后，在右侧的设备选择列表中找到EM277从站，PROFIBUS DP®Additional Field Devices®PLC®SIMATIC®EM277,并且根据通讯字节数，选择一种配置，本例选择8字节入/8字节出的方式，如下图：

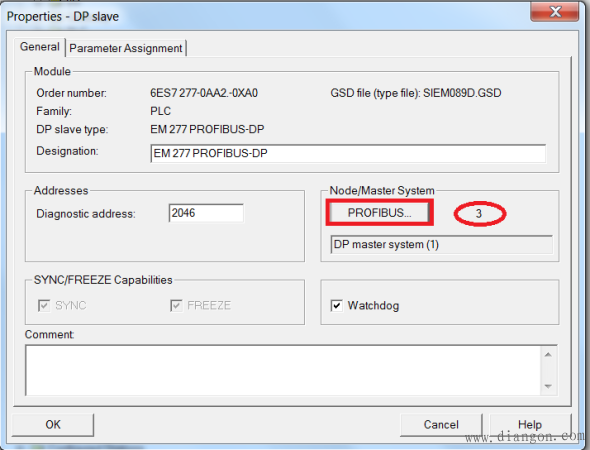

根据EM277上的拨位开关设定以上EM277从站的站地址。

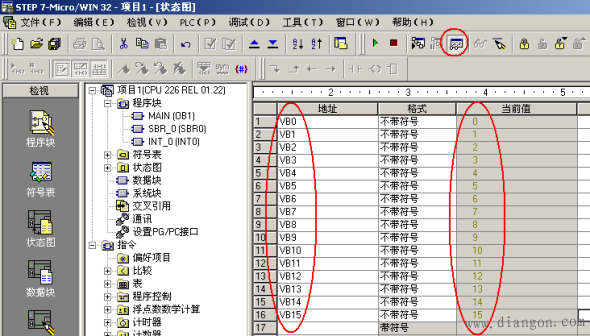

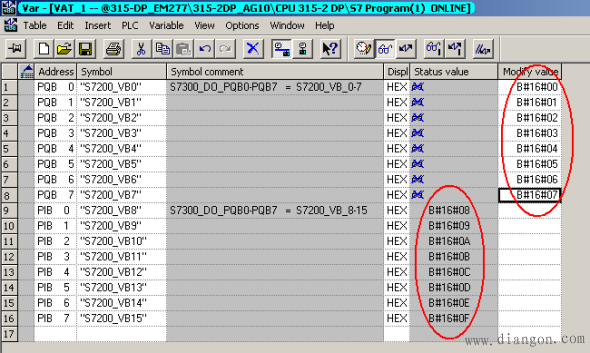

组态完系统的硬件配置后，将编译下载到S7-300的PLC当中。S7-300的硬件下载完成后，将EM277的拨位开关拨到与以上硬件组 态的设定值一致，在S7-200中编写程序将进行交换的数据存放在VB0－VB15，对应S7-300的PQB0-PQB7和PIB0-PIB7，打开 STEP7中的变量表和STEP7 MicroWin32的状态表进行监控，它们的数据交换结果如下图：

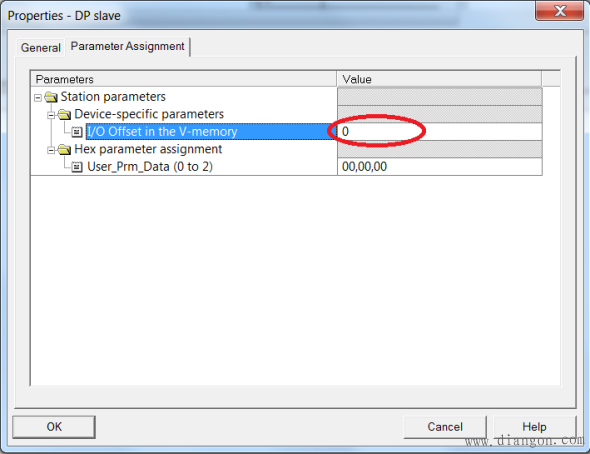

注意：VB0－VB7是S7－300写到S7－200的数据，VB8－VB15是S7－300从S7－200读取的值。EM277上拨位开 关的位置一定要和S7－300中组态的地址值一致。如果使用的S7-200通信区域不从VB0开始，则需要设置地址偏移，在S7-300硬件组态中双击 EM277，修改数值0为实际使用的数值即可，如下图所示：
3.S7-200和S7-300进行以太网通信

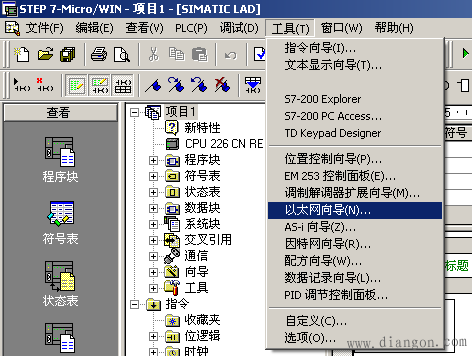

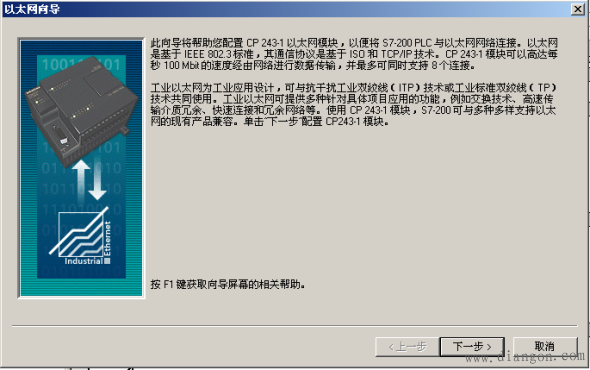

第一步是对以太网通信的描述.点击下一步开始以太网配置。
在此处选择模块的位置,在线的情况下，您也可以用读取模块按钮搜寻在线的CP243-1模块。点击下一步；

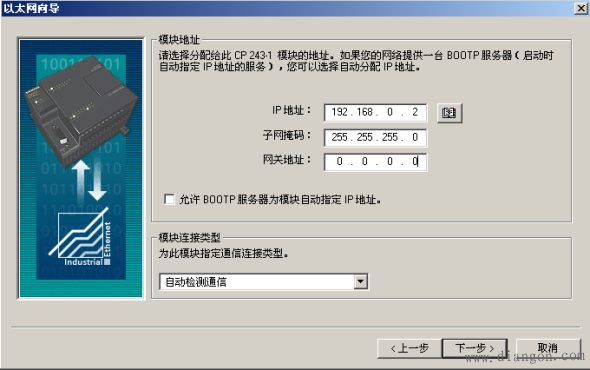

在此处填写IP地址和子网掩码。点击下一步；

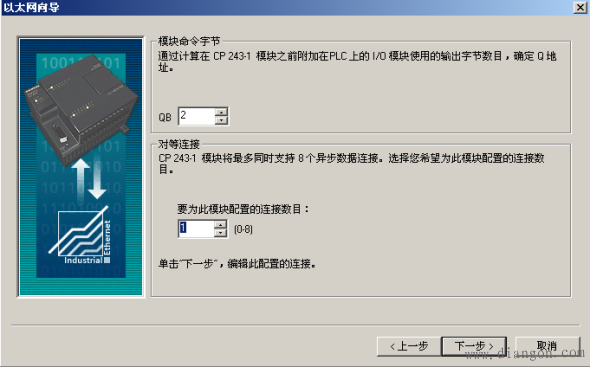

需要填写模块的连接数目，如只和CP343-1通信则在此处填写1，点击下一步。

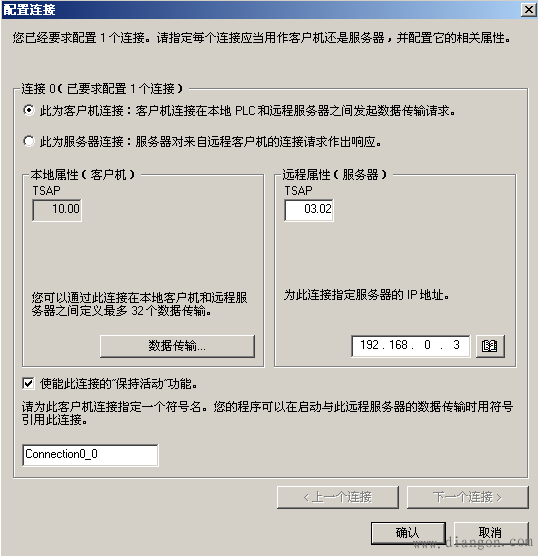

选择此为客户机连接，远程属性TSAP （Transport Service Access Point）填写为03.02，输入343-1的IP地址.，点击数据传输按钮进入数据交换的定义。
点击新传输按钮进入设置：选择是读取数据还是写入数据。填写通讯数据的字节个数，填写发送数据区和接收数据区的起始地址，本例中为从S7-300的MB200开始读取8个字节到vb1000开始的8个字节的区域中。

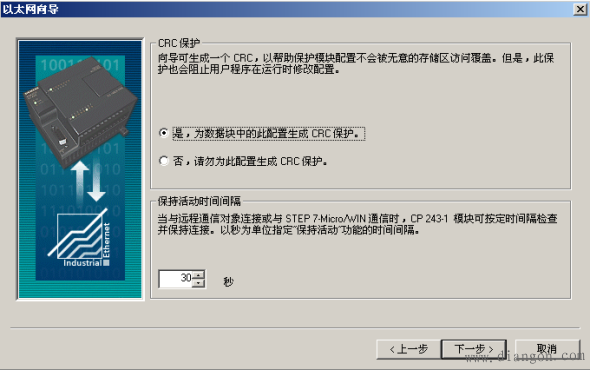

选择CRC校验,使用缺省的时间间隔30秒,点击下一步按钮。

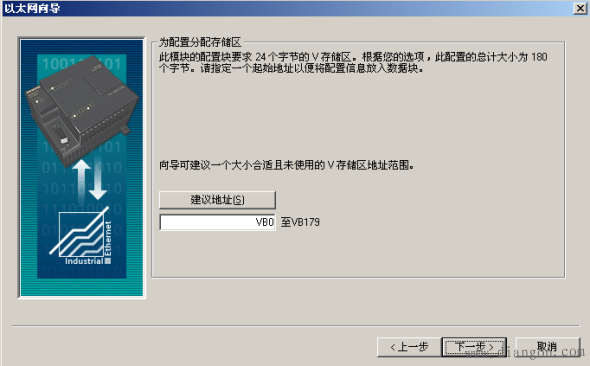

填写模块所占用的V存储区的起始地址。你也可以通过Suggest Address按钮来获得系统建议的V存储区的起始地址, 点击下一步按钮。

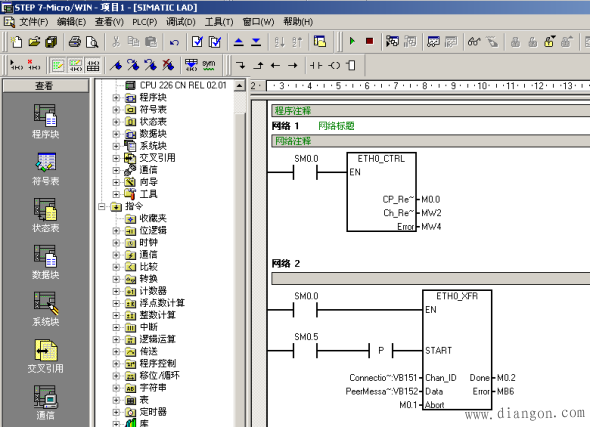

完成以太网向导配置后需要在程序中调用以太网向导所生成的ETHx_CTRL和ETH0_XFR, 然后，将整个项目下载到作CLIENT的S7-200 CPU上。
|
