Ylink后连接S7-300从站（扩展CP342-5）的组态方法

冗余系统拥有两条DP总线，因此如果需要将一个单DP接口的从站连接到冗余系统下，需要借助于Ylink接口模块。Ylink可以在两条总线中实现自动的切换，无需编程。本文件将主要介绍S7-300从站通过扩展的CP342-5 DP接口连接在Ylink后的组态步骤。

1. 下载并安装GSD文件
通常情况下在STEP 7的硬件组态中无法把在PROFIBUS-DP 目录下的300系列模块连接至Ylink的DP MASTER段。S7-300 作为从站连接至Ylink的唯一办法是通过GSD文件。首先，通过如下链接下载相应的CPU的GSD文件。

注意：不同的CP342-5，其GSD文件有不同的版本，请选择合适的序列号。有时候下载后的GSD文件的文件名的格式为：siem80ee.gse.txt 。请删除.txt 后缀。

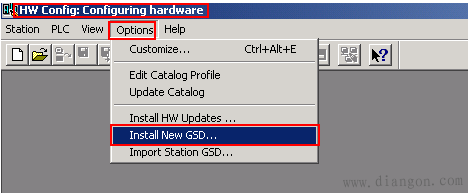

得到GSD文件以后，应把它导入STEP 7的硬件组态目录中。见Pic1所示。

Pic1. 导入新的GSD文件
2. 系统的硬件组态

2.1 S7 300组态

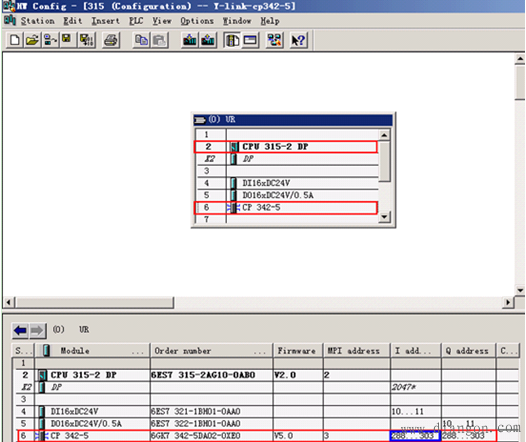

在项目中加入Simatic 300 Station，进行相应组态插入相应的300CPU，其硬件组态见Pic2。

Pic2. CP342-5的硬件组态

注意：记住CP342-5的I/Q映射区地址，后面编程需用到。

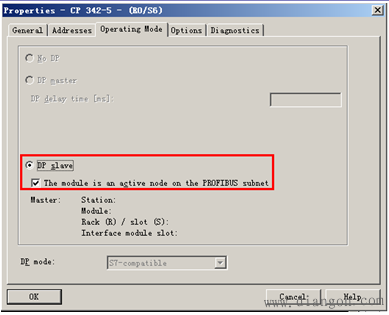

双击CP342-5，设置为DP Slave模式，见Pic3所示。

Pic3.CP342-5的组态

为了使CP342-5能够与H系统进行通讯，应在CP342-5内组态相应的与H系统的通讯区域。与链接集成DP组态不同的是，CP342-5是通过编程来实现的，硬件组态中毋需配置接口。

2.2 冗余系统组态

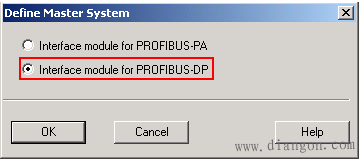

H系统中插入IM157时，请选择“Interface module for PROFIBUS-DP”选项，如下图Pic4所示。

Pic4. IM157 总线系统选择

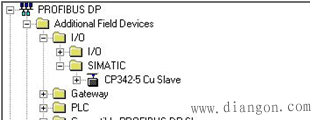

如下图Pic5所示，加入CP342-5从站站点。

Pic5. 加入CP342-5从站

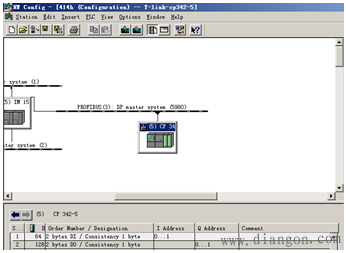

类似于为普通的ET200M从站组态插槽，为相应的cp342-5站点组态接口数据，将如下图Pic6中的模块拖拽到相应的CP342-5站点的插槽中。最终配置如下图Pic7所示。

Pic6. 作为DP-Slave 的CP342-5中可插入的模块

Pic7. H系统中CP342-5中的模块
3. S7-300和冗余系统下的编程

3.1 冗余系统下的编程
实际进行通讯时，H系统下毋需编写任何程序，通讯数据通过上面配置的输入/输出接口区进行自动的读写。控制程序如果需要读取这些通讯数据，只需要通过Pic8中配置的相应地址直接读取即可。

3.2 CP342-5下的编程

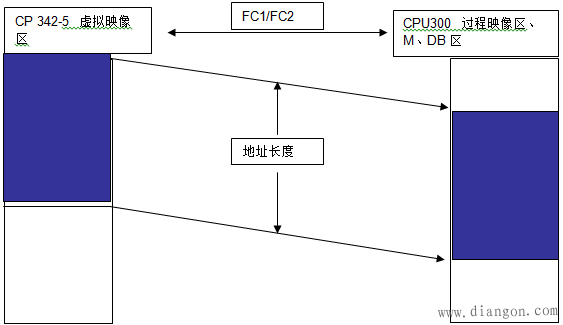

这里需要注意一个概念：CP342-5的DP I/O区是虚拟I/O区（Pic2所示），它与300 CPU的过程映像区是不同的。用户无法从HWCONFIG 中直接访问342-5的I/O区，S7 300中如果不编写任何程序，系统不能正常工作。通讯时Y-LINK和CP342-5的SF及BF指示灯会闪烁。解决此问题需要在300CPU中调用相应的功能块。FC1“DP_SEND”和FC2“DP_RECV”分别向CP342-5发送和接受数据，如下Pic8所示。

Pic8. 地址对应图

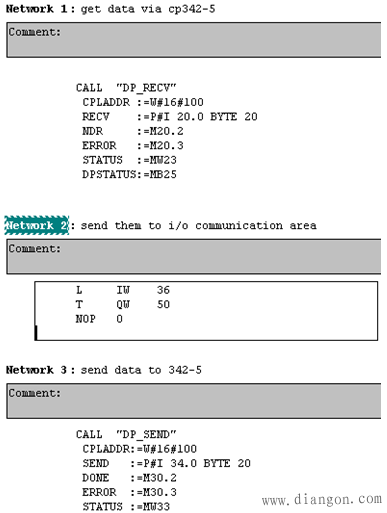

因此与342-5的通讯需要用户自己编程完成，Pic9是在CPU315-2DP的OB1中的示例。这两个功能块的参数基本相同，第一个参数：CPLADDR须填写CP342-5的起始地制，可以参见Pic2。示例代码中使用的是十六进制的地址。第二个参数是接受或发送的数据的地址。这一参数有两部分组成：前一部分是起始地址，后一部分是偏移量。注意，偏移量的选取应该与S7-400中CP342-5的地址长度相对应。S7-400中CP342-5的I区表示来自S7-300系统的数据，而Q区表示S7-400发送至S7-300的数据。

Pic9. S7 300中编程示例

注1：在调用FC1/FC2时，CPLADDR 后面的地址必须是硬件组态中342-5的起始地址，当然FC1用I起始地址，FC2用Q起始地址。请合理设置FC1::RECV和FC2::SEND的参数以保证覆盖需要通讯的区域。同时，在硬件组态时，请尽量连续使用地址。

注2：通过Ylink和S7 300等从站通讯， Ylink后组态的所有从站通讯字节总和不能超过244 byte Input/244 byte output。
