通过程序修改PLC PN口的IP地址和设备名称

使用 SFB104 “IP_CONF”，可以在程序中配置CPU的集成 PROFINET 接口，最初的组态将被 STEP 7 程序覆盖。可以配置接口的如下参数：

• IP 参数: IP 地址, 子网掩码和网关地址
• PROFINET IO 设备名

带集成PROFINET接口的S7- 300 CPU, IM154-8 CPU 和 IM 151-8 PN/DP CPU 从V3.2版本开始支持SFB14 "IP_CONF" 功能。 带集成PROFINET接口 的S7-400 CPU 从V6.0版本开始支持 SFB104 "IP_CONF" 功能。

实现步骤

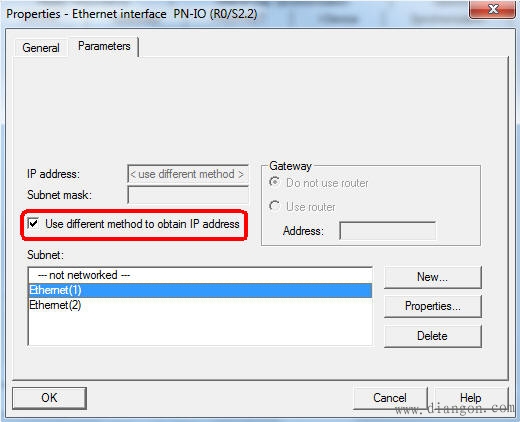

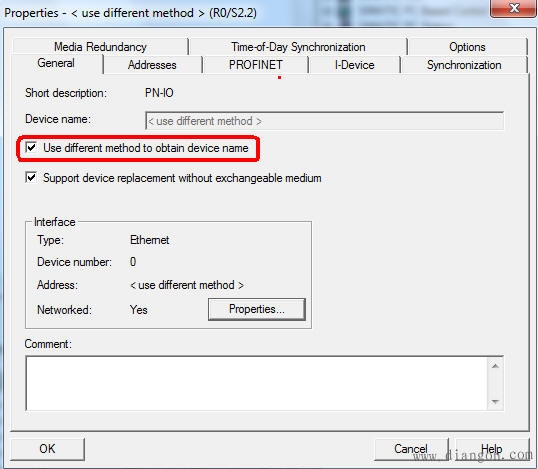

在硬件组态中明确指定使用不同的方法配置IP参数而不是通过硬件组态，如图1，图2。
图01

图02

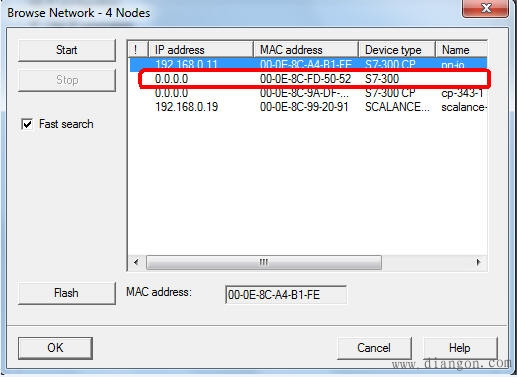

如图3，下载硬件组态后，如果是第一次下载或者是恢复了出厂设置，plc IP地址为“ 0.0.0.0 ” 设备名称为空；如果之前分配过 IP 地址和设备名，则保持之前的参数。

图03

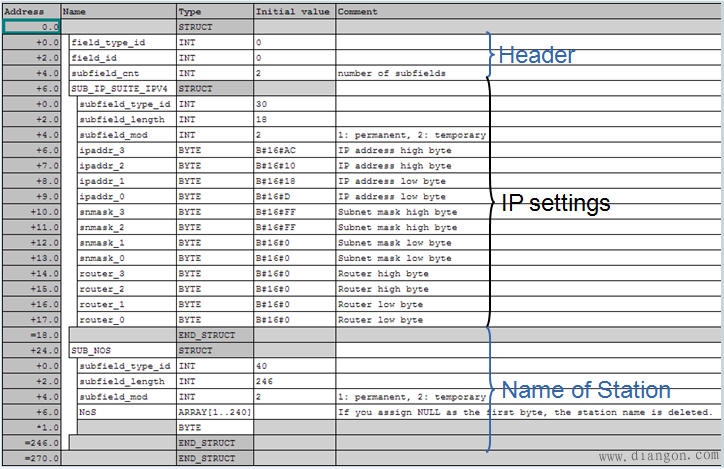

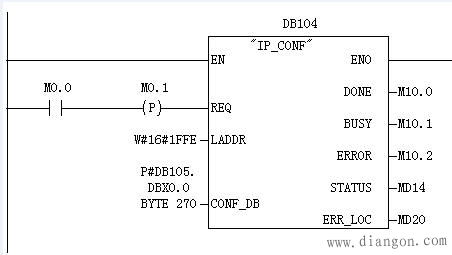

在程序中，调用 SFB104 “IP_CONF”，在“CONF_DB” 指定的数据块中构建信息，数据块的具体格式见图5，本例中手动创建 DB105 作为“CONF_DB”。

图04

( 88 KB )

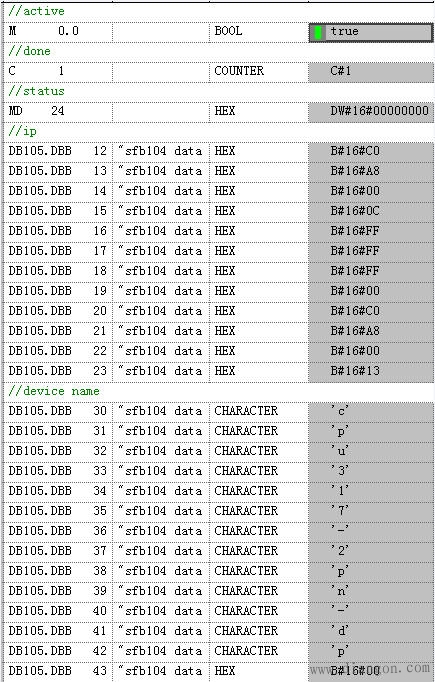

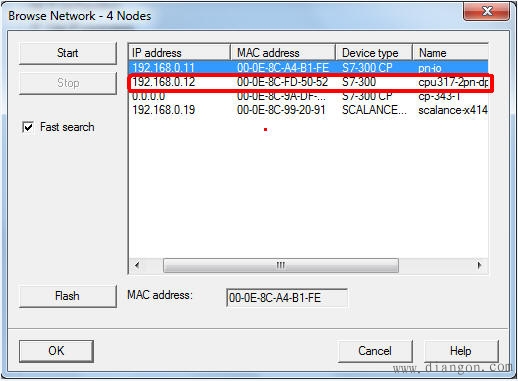

图05 当激活 “REQ” 后，新的参数开始传输，完成传送后新的参数生效。本例中 IP 地址“192.168.0.12”，设备名称 “cpu317-2pn-dp” 。

图06

图07

注意：

• IP 地址和设备名称也可以单独修改，在数据块的 “Header” 部分 “subfield_unt” 可以指定子域的个数。
• “CONF_DB”指定数据块的详细格式和含义，请按 F1 参考帮助。
• 设备名称有严格的字符限制，具体要求请一定参考帮助。比如，不能使用大写字母；不要使用除 “-” 以外的符号，比如括号，斜杠等；否则会有DW#16#C0809400 的报错信息。
• DB 块中设备名称构建完成后，必须在下一个字节以数字 “0” 作为结束的标志，本例中：DB105.DBB43。
• 数据块中的参数 “subfield_mod”，“1” 数据断电保持；“2” 无保持。如果设置为 “2”，则断电后 IP 地址恢复为 “0.0.0.0” ，设备名称恢复为空。
• 本例程仅作为使用参考，不能直接用于工程！
