PWM原理

PWM 是一种对模拟信号电平进行数字编码的方法。通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。PWM 信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。电压或电流源是以一种通(ON) 或断(OFF) 的重复脉冲序列被加到模拟负载上去的。通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。

只要带宽足够，任何模拟值都可以使用PWM 进行编码。

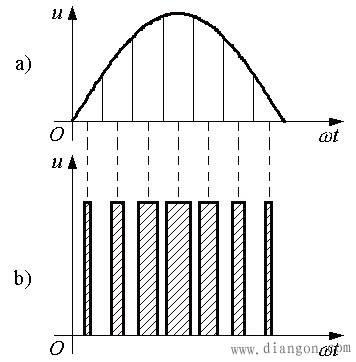

如图1 所示，用一系列等幅不等宽的脉冲来代替一个正弦半波，正弦半波N 等分，看成N 个相连的脉冲序列，宽度相等，但幅值不等;用矩形脉冲代替，等幅，不等宽，中点重合，面积(冲量)相等，宽度按正弦规律变化。

图1 用PWM波代替正弦半波

SPWM 波形——脉冲宽度按正弦规律变化而和正弦波等效的PWM 波形。
