STEP 7 (TIA Portal) 中如何标准化和逆标准化模拟量值?
|

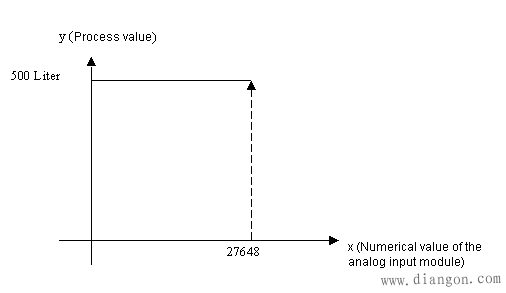

模拟量输入模块提供了一个数值用于标准化模拟量信号（电流，电压，电阻或温度）。这个数值代表 被测量的参数（例如，以公升计量料位）。这个过程被称作标准化或缩放模拟量值。 图. 01 是标准化的例子。

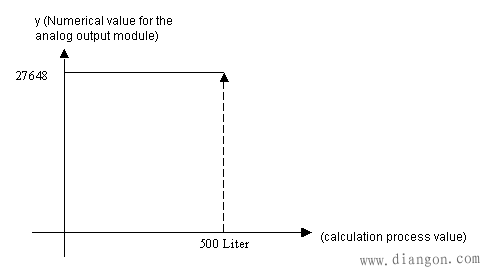

相反，使用用户程序计算过程值。这个过程值被转换成数字信号，模拟量输出模块再将其转换成模拟量信号用来驱动模拟执行器。此转换过程被 称作逆标准化。以下可供下载库中的功能块被用于标准化和逆标准化模拟量处理。 图. 02 是逆标准化的例子。
因此，Y 数值总是转换结果。X 数值在不同情况下都是已知参数。 如下功能块可在下载的两个库文件中可找到。

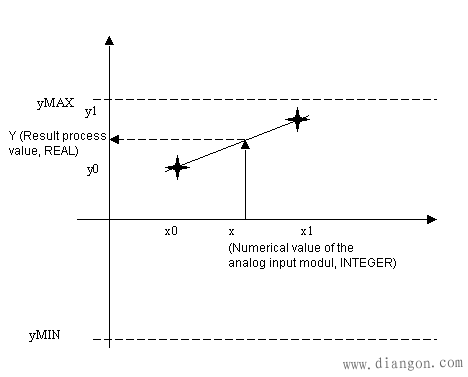

注意 以上功能块不改变寄存器 AR1/AR2 的地址，并且在 FBD 和 LAD 程序中提供了 ENO 功能框，RLO=0 或 1 存放在该功能框的BR位中。 通过输入 yMIN 和 yMAX ，能限制计算值y （计算出的y值）到低限和高限之间的一个特定值。这限制了模拟量输入和输出量程卡的上限和下限范围。（这限制了模拟量输入和输出卡件的上溢和下溢） Y值根据一般线性方程计算：y = a x b. 由此引出以下关系：y = (y1-y0) / (x1-x0) * (x-x0) y0 以下是用功能块 SKAL_LINEAR LIM_INT_REAL [FC165] (INTEGER > REAL) 实现线性缩放的例 子

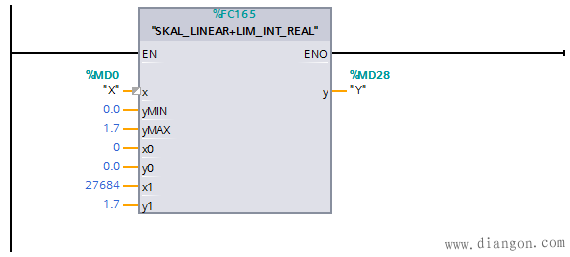

例子 模拟量输入模块用来测量一个4mA 至 20mA 的电流信号。此信号在 CPU 内部被转换为 0 至27648。液位用此计算值来测量。由此可知 4mA 对应 0.0m 液位，而 20mA 对应 1.7m 液位。 输出如下参数： 按照如下方式调用 FC165 功能块：
|
