S7-200 CPU内EEPROM的使用方法？

EEPROM的写入分为如下几种情况：
1、MB0—MB13的设置，只需要在系统块—断电数据保持中设置即可。

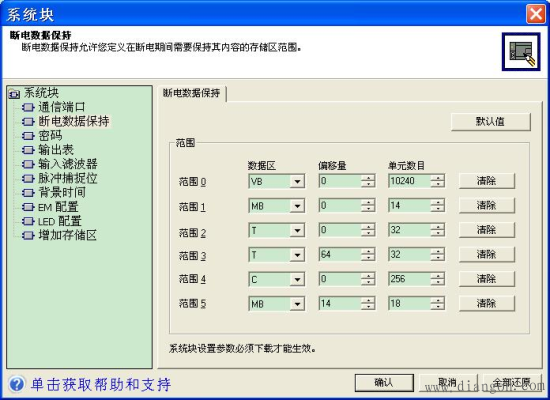

默认情况下，系统块设置如下图蓝框中所示，即MB14—MB31，这些区域没有对应的EEPROM区域，无须考虑EEPROM写入次数限制。

图1

MB0—MB13如果在系统块中设置成掉电保持区域，如图1红框中所示，并将系统块下载到CPU之后，则这14个字节的数据在掉电的瞬间会将数值写入EEPROM中，如果掉电时间超过超级电容和电池的保持时间之后，再上电时，CPU会将EEPROM中存储的数据数值写回到RAM中对应的存储区，实现永久保持数据的目的。
注意：实现该功能一定要将修改过的系统块下载到CPU中。

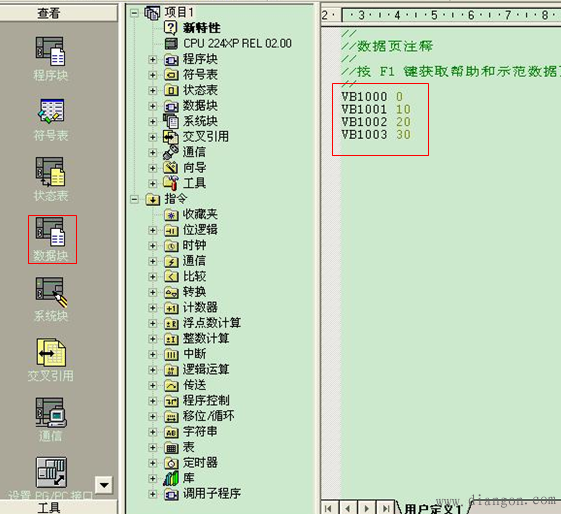

2、数据块中定义的数据，如图3所示，当下载数据块的时候，同时会将定义的数据下载到EEPROM中，这样，当掉电时间超过超级电容和电池的保持时间之后，再上电时，CPU会将EEPROM中存储的数据块中定义的数据数值写回到RAM中对应的存储区，实现永久保持数据的目的。也就是恢复成数据的初始设置值。
注意：实现该功能一定要将定义好数据的数据块下载到CPU中。

图2

3、使用SMB31和SMW32控制字来实现将V区的数据存到EEPROM中

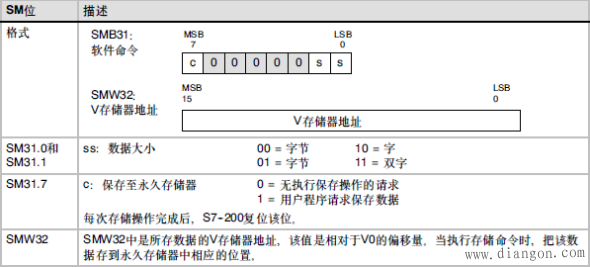

特殊存储器字节31 (SMB31)命令S7-200将V存储区中的某个值复制到永久存储器的V存储区，置位SM31.7提供了初始化存储操作的命令。特殊存储器字32 (SMW32)中存储所要复制数据的地址。如图3为S7-200系统手册内关于SMB31和SMW32的使用说明。

图3

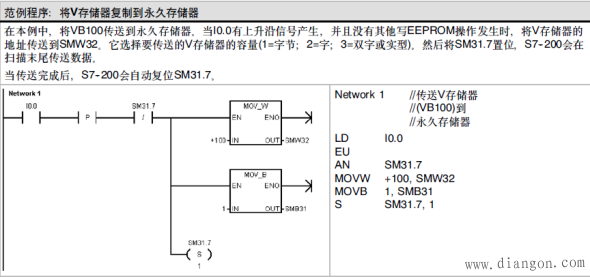

采用下列步骤来保存或者写入V存储区中的一个特定数值：
1. 将要保存的V存储器的地址装载到SMW32中。
2. 将数据长度装载入SM31.0和SM31.1。具体含义如图3所示。
3. 将SM31.7置为1。

图4

注意：如果在数据块中定义了某地址的数据，而又使用这种办法存储同样地址的数据，则当CPU内超级电容或电池没电时，CPU再上电时将采用SMB31和SMW32存储的数据。
