变频器怎样更改显示内容

系列变频器的键、艾默生

系列变频器的键、三菱

系列变频器的键、富士

系列变频器的键等。显示内容的切换顺序则各不相同，须查手册。

也有的变频器并不能简单地进行切换，举例说明如下：

1．康沃CVF - G3系列变频器

(1)运行数据的显示功能见表1。

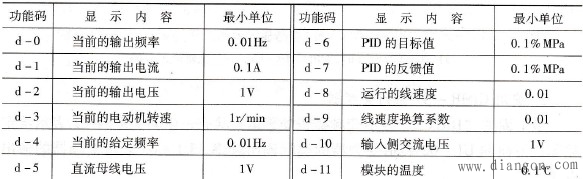

表1 康沃CVF - G3变频器的显示功能

表中：

当前的输出频率（d-0）是变频器实际输出的频率。由于变频器有不少补偿功能(如转差补偿等），补偿的结果常常要调整输出频率，使显示内容不断地跳动。

当前的给定频率（d-4）是与给定信号对应的频率。一般情况下，显示给定频率就可以了。

电动机的转速（d-3）是根据频率和磁极对数换算而得到的同步转速。

运行的线速度（d-8）是由频率乘以（d-9）所设定的线速度换算系数而得到的。

线速度换算系数（d-9）是根据传动比从频率换算成线速度的系数。

当前的输出电流（d-1）就是电动机的运行电流。

当前的输出电压（d-2）是变频器的输出电压，由于一般用户不具备测量输出电压的手段（必须用整流式仪表测量），故输出电压的大小应以变频器自身显示的数据为准。

直流母线电压（d-5）即变频器内部的直流电压。

(2)显示内容的切换多数场合下，只需在输出频率、输出电流和输出电压三者之间进行切换，则只要按键即可，如图1 (a)所示。

如需了解表1中的其他内容，则须通过更改功能码来实现，更改的流程如图1 (b)所示。

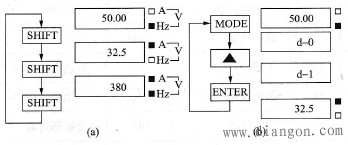

图1康沃显示内容切换

(a)三参数切换；(b)多参数切换

2．ABB - ACS800系列变频器

ABB - ACS800系列变频器的显示采用的是LCD（液晶）显示屏，可同时显示若干行内容。

在显示模式下，其数据码及运行数据见表2。

表2 ABB - ACS800系列变频器的显示内容
