时间继电器的工作原理

时间继电器的工作原理：
1、常开延时闭合触头、常闭延时打开触头是通电延时型的时间继电器的触头，线圈通电后，延时一定时间后常开触头闭合，常闭触头打开。
2、常开延时打开触头、常闭延时闭合触头是断电延时型的时间继电器的触头，线圈通电后，常开触头闭合，线圈断电后，延时一定时间后该触头打开。常闭触头则相反。

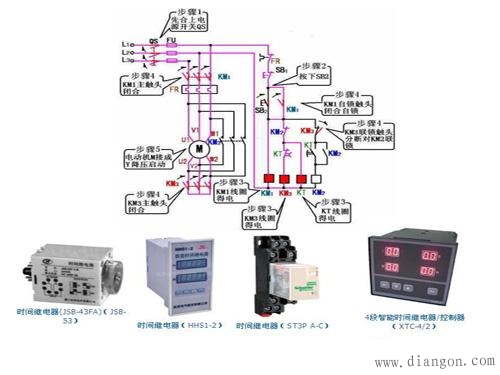

时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。它的种类很多，有空气阻尼型、电动型和电子型等。
时间继电器可分为通电延时型和断电延时型两种类型。
空气阻尼型时间继电器的延时范围大（有0.4～60s和0.4～180s两种） ，它结构简单，但准确度较低。
当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹，上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。
吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。空气经出气孔被迅速排出。
