西门子s7-200高速计数器检测信号Q点报警

答：可以这样编程：

1、将S7-200的高速计数器的计数设置为：连续计数方式，且计满自动从0计数。输入的计数脉冲的频率=1KHz,这样高速计数器每计1个数的时间=1mS.

2、用被监测的信号的前沿读取高速计数器的计数值HC0 减去VD0,其差送入VD4,再将HC0值送入VD0.

3、用VD4（差值）与数“300”比较。如VD4 >300,即信号间隔大于300mS,使Q0.0=1.即报警输出。见下程序：

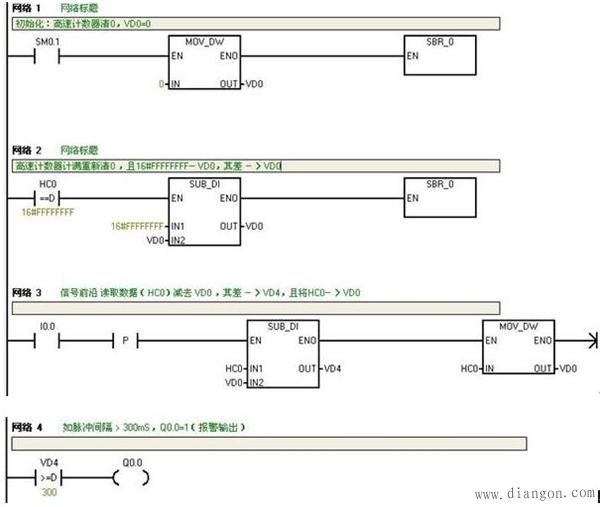

主程序：

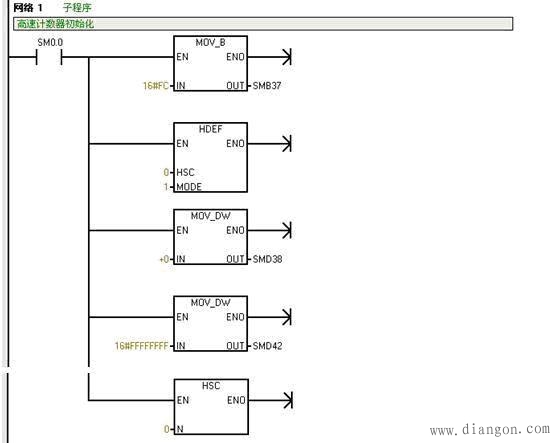

SBR_0 子程序：
