4-20mA电流信号转成0-5V或0-10V电压信号

答：可有二种方案实现：

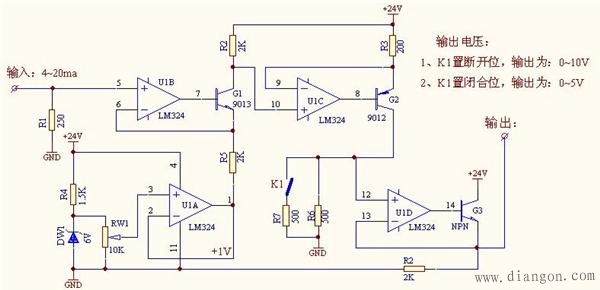

1、用硬件电路实现将输入的4-20mA电流信号转成0-5V或0-10V电压信号，见下电路图：

该电路输入信号为：4～20mA，其输出受K1开关控制：

（1）、当K1开关置断开位时，其输出为：0～10V电压信号。

（2）、当K1开关置闭合位时，其输出为：0～5 V电压信号。

2、用模拟量输入与输出模块（如EM235），再通过plc编程也可实现将输入的4-20mA电流信号转成0-5V或0-10V电压信号，见下电路图与梯形图：

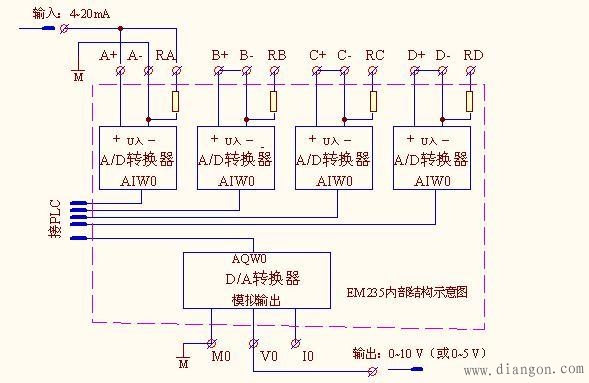

一、EM235的连线图：

连线：1、选用A输入口：将A 与RA接在一起，外接4~20mA电流输入信号，其A- 端接PLC公共点M。A输入口设置为0~20mA电流输入模式。

2、模拟输出口用电压输出端口V0，其M0口接公共端 M，输出口设置为电压输出模式：0~10V（或 0~5V）。

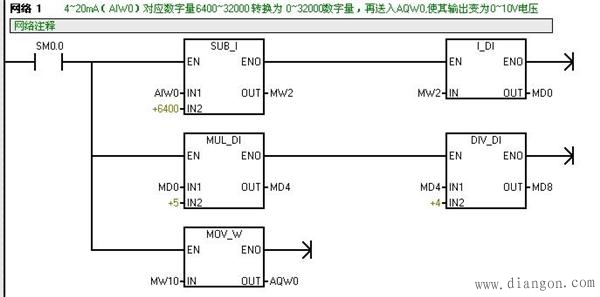

一、plc编程梯形图：

程序说明：4~20mA电流输入到A口，模块将其转换为数字量：AIW0=6400~32000，

如将AIW0值减去6400，则AIW0-6400的数字量为：0~25600，如将此值（AIW0-6400）×5÷4，则其数字量范围变为：0~32000，将0~32000送入AQW0，由V0口输出0~10V（或0~5V）电压信号。

二种方案比较：第1种为纯硬件电路，费用很低（元件费用只需几元钱），不需软件编程，但需操作者要懂得电子电路知识与制作技能。第2种需用一块模拟量输入输出模块，费用很高，而且还需PLC编程方可实现将4-20mA电流信号转成0-5V或0-10V电压信号，故一般均不采用第2方案，除非所搞设备本身需用1~3路一下的模拟量输入信号，可选用EM235，这样除确保正常模拟量输入处理外，其EM235还剩下一路模拟输入与输出口没用，这种情况下，采用第2方案是合适的。
