带通滤波器电路及原理图

　　1. 根据幅频特性所表示的通过或阻止信号频率范围的不同，滤波器可分为低通滤波器(LPF)、高通滤波器(HPF)、带通滤波器(BPF)、和带阻滤波器(BEF)四种。图4-1 分别为四种滤波器的实际幅频特性的示意图。

　　滤波器是对输入信号的频率具有选择性的一个二端口网络，它允许某些频率(通常是某个频率范围)的信号通过，而其它频率的信号幅值均要受到衰减或抑制。这些网络可以由RLC 元件或RC 元件构成的无源滤波器，也可由RC 元件和有源器件构成的有源滤波器。

　　图4-1 四种滤波器的幅频特性

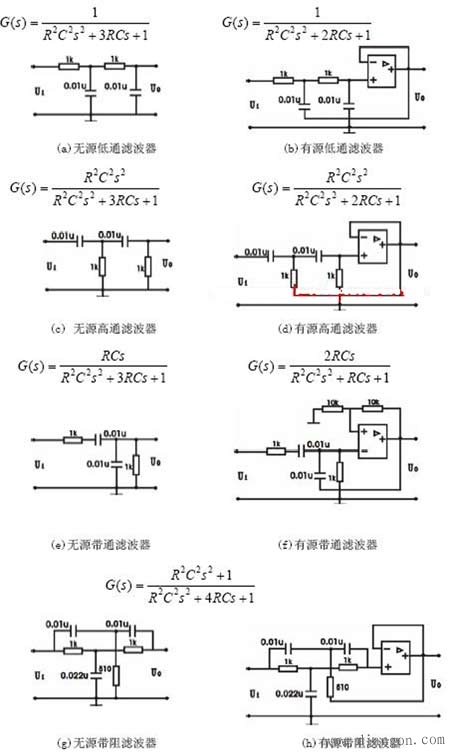

　　2.四种滤波器的传递函数和实验模拟电路如图4-2 所示：(a)无源低通滤波器 (b)有源低通滤波器 (c) 无源高通滤波器 (d)有源高通滤波器 (e)无源带通滤波器 (f)有源带通滤波器 (g)无源带阻滤波器 (h)有源带阻滤波器

　　图4-2 四种滤波器的实验电路

　　3.滤波器的网络函数H(jω)，又称为正弦传递函数，它可用下式表示

　　式中A(ω)为滤波器的幅频特性，θ(ω)为滤波器的相频特性。它们均可通过实验的方法来测量。
