PCS7 V7.0中如何组态自定义消息的智能报警隐藏功能

1. WinCC报警记录中Group Messages下的User Defined中添加新的组消息，如下图所示；

Pic1：添加新的组消息

2. 设置组消息对话框的相关属性，其中：
a) “Name” ――为该组消息的名称，任意无特殊字符的字符串；
b) “Hide Tag” ――隐藏变量，该变量为32位无符号型变量，为该组消息下的所有消息的隐藏控制变量（可以是内部变量，也可以是外部通讯变量）；

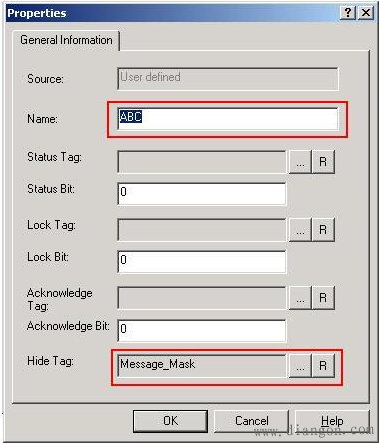

Pic2：组消息设置对话框

注意：上述第1和第2步的操作也可以通过系统编译自动生成。可参考PCS7_V70_in-practice_AlarmHiding_en.pdf 手册中的相关内容，在CFC中插入STATEREP功能块，并设置该功能块的Block Group属性并编译项目即可。该功能块的QSTATE即为该Block Group组的Hide Tag变量。
可以通过如下目录找到该文档：
Program FilesSIEMENSStep7S7MANUALPCS7GS

3. 报警记录中组态好相应的自定义消息（报警变量、消息文本等）后，拖拽横向滚动条到Group属性列，如下图所示；

Pic3：Group属性列

4. 通过下拉列表选择需要将该消息分配到的消息组，双击Hide mask对应的单元格，设置隐藏码，如下图所示；

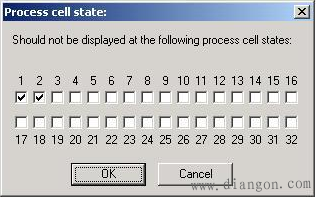

Pic4：隐藏码对话框

5. 该对话框中将显示32位选择框，用于设置该消息和上述第2步中的Hide tag之间的对应关系，如上图，如果选择1和2两位，那么代表该消息将会在Hide Tag的第1位或者第2位为true时隐藏，根据情况设置相应的位即可。如上操作也可以通过该消息的属性对话框中设置。

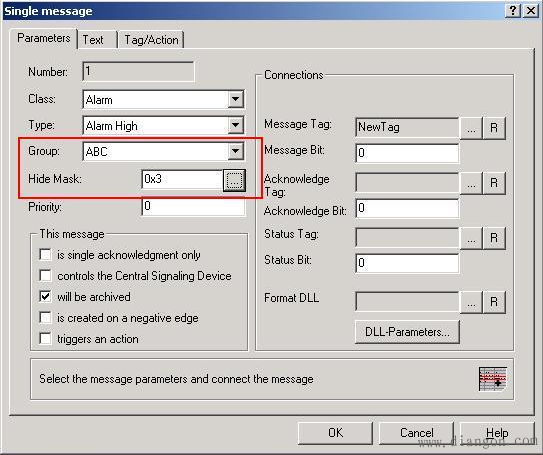

Pic5：消息属性对话框 － Parameters选项卡

6. 运行OS后，触发该报警。当该报警对应的组的Hide tag变量的相应设置的Mask位为true时将隐藏该消息。

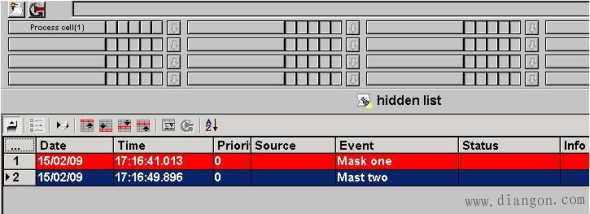

Pic6：消息隐藏

注意：该Hide tag可以通过WinCC画面下的I/O field对象手动控制，也可以通过CFC所提供的STATEREP功能块来控制，同样也可以手动在AS中编程控制。上述方法同样适用于非PCS7项目下，普通的WinCC V6.2以上版本的项目实现报警隐藏功能。
