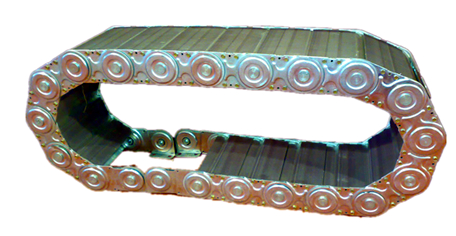

全封闭型钢制拖链结构
时间：2021-07-29来源：佚名
|
钢制拖链按外形可分为TL型和TLG型钢制拖链,封闭型钢制拖链都是TLG型制作的,它的外形类似坦克链条,所以大家又称之为坦克链.其节距分类有TLG45、TLG65、TLG75、TLG80、TLG95、TLG100、TLG125、TLG155、TLG180、TLG225、TLG250型.一般封闭型多用到设备的下侧周围,比如数控机床床身侧面的油管防护,在机床加工时,封闭型钢制拖链能很好的防护内置的油管,从而不受高温金属铁屑的侵害.
全封闭型钢制拖链宽度可根据用户要求进行定做,弯曲半径可选50-800之间.TLG型钢制拖链的主体是由不锈钢链板或优质钢板镀铬与铝合金支撑板及合金轴销等部件组装而成的.它能使电缆或液压油管与在拖链内牢固,不产生相对力,不扭曲抖动,不锈钢链板经镀铬处理外形美观光亮,结构紧固,运行灵巧,耐磨强度高,不变形,安装简单,拆装方便,长时间使用不下垂. 全封闭型钢制拖链结构； 1.TLG钢制拖链使用行程可根据设备组装,适用于所有设备传动方式,链板可随意加长或减短,可通过改变链板上的轴改变弯曲半径,半径要根据电缆及液压油管的软硬程度选择,也可根据设备的移动端与固定端位置选择. 2.封闭型钢制拖链的支撑板宽度为 100mm 至 1100mm之间定做. 3.设备在超长运行时,由于重量因素,请选择附加支撑托辊进行承托,若液压油管重量较大较硬,建议选择大一型号的钢制拖链,这样更为牢固. |
